Hogyan válassza ki a megfelelő nagy méretű karimát csővezetékrendszeréhez?

Nagy méretű karimákkritikus szerepet játszanak a nagy átmérőjű és nagynyomású csővezeték-rendszerekben, amelyeket olyan iparágakban használnak, mint az olaj- és gázipar, az energiatermelés, a petrolkémiai feldolgozás és az offshore mérnöki ipar. A megfelelő nagy méretű karima kiválasztása több tényező értékelését foglalja magában, beleértve a karima típusát, az anyagot, a nyomásértéket, a gyártási szabványokat és a beépítési feltételeket.

Ez a részletes útmutató elmagyarázza, hogyan válasszuk ki a megfelelő nagy méretű karimát a csővezetékrendszerhez, kitér a műszaki szempontokra, az ipari szabványokra, a gyakori alkalmazásokra és a legjobb gyakorlatokra – segít a mérnököknek, a beszerzési vezetőknek és a projekttulajdonosoknak megalapozott döntéseket hozni.

Tartalomjegyzék

• Mi az a nagy méretű karima?
• Nagy méretű karimák alkalmazásai
• A nagy méretű karimák gyakori típusai
• Anyagválasztás nagy méretű karimákhoz
• Nemzetközi szabványok és előírások
• Főbb tényezők a nagy méretű karima kiválasztásakor
• Gyártás és minőségellenőrzés
• Telepítési kihívások és legjobb gyakorlatok
• Nagy méretű karima vs standard karima
• Gyakran Ismételt Kérdések

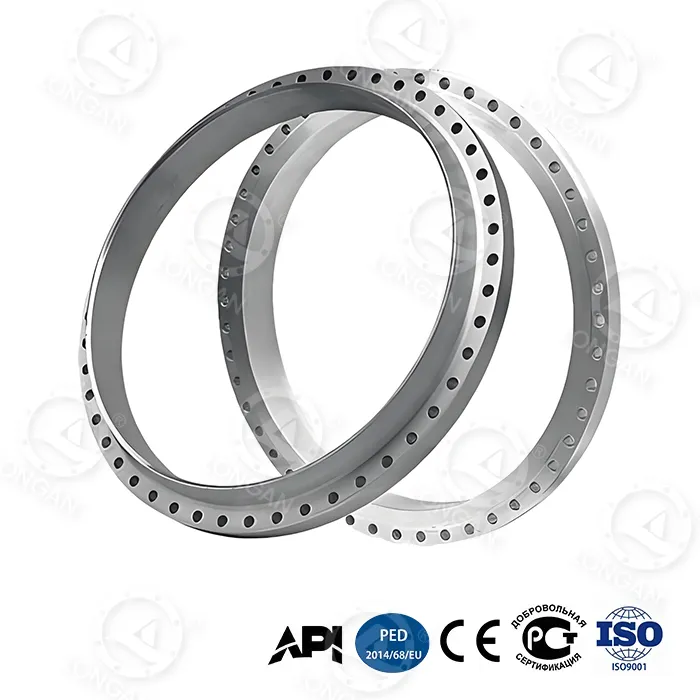

Mi az a nagy méretű karima?

A nagy méretű karimajellemzően a DN600-nál (24 hüvelyk) nagyobb névleges átmérőjű karimára utal, bár sok nehézipari projektben a karimák meghaladhatják a DN1000-et, DN2000-et vagy még ennél is nagyobbat. Ezeket a karimákat nagy csövek, szelepek, szivattyúk és nyomástartó edények csatlakoztatására tervezték igényes környezetben.

A szabványos karimákkal ellentétben a nagy méretű karimáknak ellenállniuk kell:

• Rendkívül magas belső nyomás
• Nagy mechanikai terhelések
• Hőtágulás és rezgés
• Kemény vegyi vagy tengeri környezet

A gyártók, mint plLongannagy méretű karimák gyártására specializálódtak, amelyek megfelelnek a szigorú méretpontossági és teljesítménykövetelményeknek a globális infrastrukturális projektekhez.

Nagy méretű karimák alkalmazásai

A nagy méretű karimákat széles körben használják olyan iparágakban, ahol a folyadékszállítás nagy áramlási kapacitást és nagy megbízhatóságot igényel.

A nagy méretű karimák gyakori típusai

A megfelelő karimatípus kiválasztása a megbízható csővezetékrendszer alapja.

1. Hegesztési nyak nagy méretű karima

• A legjobb magas nyomású és magas hőmérsékletű rendszerekhez
• Kiváló stresszeloszlást biztosít
• Általában olaj- és gázvezetékekben használják

2. Becsúsztatható nagy méretű karima

• Könnyebb igazítás és telepítés
• Alacsonyabb költség a hegesztett nyakkarimákhoz képest
• Alkalmas közepes nyomású alkalmazásokhoz

3. Vak, nagy méretű karima

• Csővezeték végeinek lezárására szolgál
• Lehetővé teszi a jövőbeni bővítést
• A nyomásterhelés miatt nagy anyagszilárdságot igényel

4. Gyűrűs csatlakozás (RTJ) karima

• Fém-fém tömítés
• Ideális szélsőséges nyomáshoz és hőmérséklethez
• Gyakran kritikus rendszerekben határozzák meg

Anyagválasztás nagy méretű karimákhoz

Az anyagválasztás közvetlenül befolyásolja a karima teljesítményét, élettartamát és biztonságát.

Tapasztalt gyártók szeretikLongan nagyméretű karima beszállítóka projekt feltételei alapján tud megfelelő anyagokat ajánlani.

Nemzetközi szabványok és előírások

A nagy méretű karimáknak meg kell felelniük az elismert nemzetközi szabványoknak a kompatibilitás és a biztonság érdekében.

• ASME B16.5 / ASME B16.47
• EN 1092-1
• DIN szabványok
• BS szabványok
• GOST szabványok

Ezeknek a szabványoknak való megfelelés biztosítja a méretpontosságot, a nyomásértékeket és az anyagok nyomon követhetőségét.

Főbb tényezők a nagy méretű karima kiválasztásakor

Nagy méretű karima kiválasztásakor vegye figyelembe a következő kritikus tényezőket:

1. Névleges átmérő és nyomásérték
2. Üzemi hőmérséklet
3. Közepes (olaj, gáz, víz, vegyszerek)
4. Telepítési környezet
5. Karimás típusú
6. Hosszú távú karbantartási követelmények

Gyártás és minőségellenőrzés

A nagy méretű karimák méretükből és alkalmazásukból adódóan fejlett gyártási folyamatokat igényelnek:

• Kovácsolás vagy hengerelt gyűrűs kovácsolás
• Precíziós CNC megmunkálás
• Roncsolásmentes vizsgálat (UT, MT)
• Méretvizsgálat
• Anyagtanúsítás (EN 10204 3.1 / 3.2)

A Longan szigorú minőség-ellenőrzési eljárásokat alkalmaz annak biztosítására, hogy minden nagyméretű karima megfeleljen a nemzetközi projektkövetelményeknek.

Telepítési kihívások és legjobb gyakorlatok

A nagy méretű karimák felszerelése gondos tervezést igényel:

• Megfelelő beállítás a szivárgás elkerülése érdekében
• Ellenőrzött csavarhúzási sorrend
• Megfelelő tömítések használata
• Hőtágulási engedmény

Nagy méretű karima vs standard karima

Gyakran Ismételt Kérdések (GYIK)

Q1: Mi tekinthető nagy méretű karimának?

A nagy méretű karimák általában a DN600-nál nagyobb átmérőjű karimákat jelentik, amelyeket gyakran nagy csővezetékrendszerekhez készítenek.

Q2: A nagy méretű karimák egyedi gyártásúak?

Igen, a legtöbb nagyméretű karimát a projektspecifikus rajzok és szabványok szerint gyártják.

3. kérdés: Mely iparágak használnak leginkább nagy méretű karimákat?

Olaj- és gázipar, energiatermelés, petrolkémiai, tengeri mérnöki és vízkezelő ipar.

Q4: Hogyan biztosíthatom a karima minőségét?

Válasszon olyan gyártókat, mint a Longan, amelyek teljes körű nyomonkövethetőséget, vizsgálati jelentéseket és nemzetközi tanúsítványokat biztosítanak.

A megfelelő nagyméretű karima kiválasztása stratégiai döntés, amely kihat a biztonságra, a hatékonyságra és a hosszú távú működési sikerre. Tapasztalt gyártókkal együttműködve, mint plLongan, a legigényesebb csővezetékrendszerek számára is megbízható teljesítményt biztosíthat.

Ha nagyszabású ipari projektet tervez, és szakértői útmutatásra vagy személyre szabott nagyméretű karimás megoldásokra van szüksége, bátranlépjen kapcsolatba velünkma, hogy megvitassuk igényeit.
