A félvezetőgyártó létesítményekben a gyártási folyamatban használt gázok és vegyszerek tisztaságát trillió részekben mérik. Egyetlen porszemcse, nedvességnyom vagy mikroszkopikus szivárgás egy egész adag ostyát tönkretehet. Az ezeket az ultratiszta gázokat és vegyi anyagokat szállító csőrendszerek a legigényesebbek közé tartoznak bármely iparágban. Minden alkatrésznek – minden szelepnek, minden szerelvénynek, minden karimának – meg kell felelnie a tisztaság, az anyagtisztaság és a szivárgásmentesség szigorú szabványainak. A menetes karima az egyik kritikus komponens ezekben a nagy tisztaságú vonalakban. Eszközt biztosít a csövek, szelepek és berendezések csatlakoztatására, miközben megőrzi az ultra-tiszta környezet integritását.
Az a kérdés, hogy a menetes karima hogyan szolgálja ki a nagy tisztaságú félvezető vonalakat, tervezési, anyagi és gyártási pontosság kérdése. A karimának nagy tisztaságú rozsdamentes acélból kell készülnie, jellemzően 316L vagy 316L VAR, amely ellenáll a korróziónak és minimálisra csökkenti a gázkibocsátást. Sima, passzív felületűnek kell lennie, amely megakadályozza a részecskék tapadását és elősegíti a tisztíthatóságot. A szivárgásmentes tömítés érdekében pontos tűréshatárig kell megmunkálni. És alaposan meg kell tisztítani és be kell csomagolni, hogy elkerülje a szennyeződést a telepítés során. Ez a cikk megvizsgálja a menetes karima szerepét a nagy tisztaságú félvezető vonalakban, kitérve az anyagkövetelményekre, a tervezési jellemzőkre, a gyártási folyamatokra és a teljesítményt biztosító minőség-ellenőrzési intézkedésekre. Részletes specifikációkat is adunk a mieinkhezMenetes karimákWenzhou Longan Flange Co., Ltd. gyárunkból.

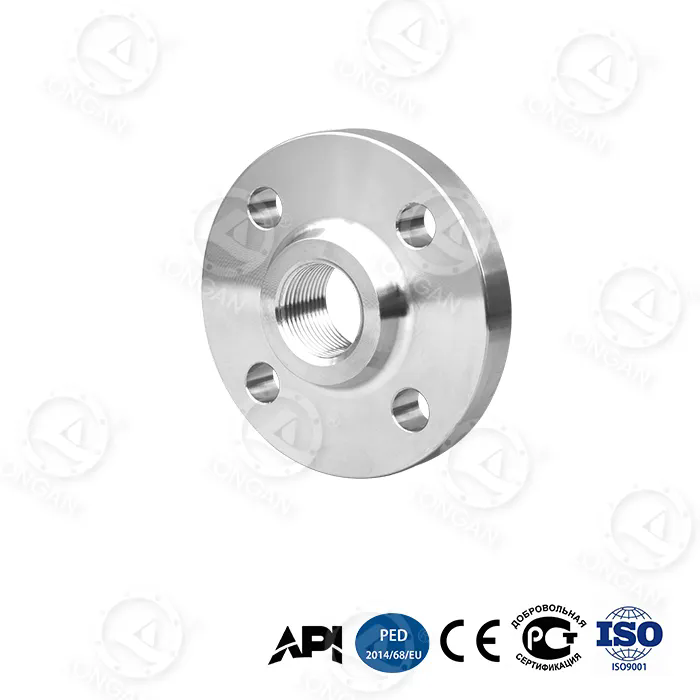

A menetes karima egy olyan karima, amelyet menetes csatlakozással rögzítenek a csőhöz. A karima menetes furattal rendelkezik, amely illeszkedik a csővég külső meneteihez. A karimát a csőre csavarják, majd általában tömítővarrattal vagy hátsó hegesztéssel rögzítik a szivárgás megakadályozása és a szerkezeti integritás biztosítása érdekében. A menetes karimákat különféle csőrendszerekben használják, de különösen értékesek a félvezető létesítményekben, mivel lehetővé teszik a könnyű össze- és szétszerelést szűk helyeken. A hegesztett karimákkal ellentétben, amelyek hegesztőberendezést és képzett hegesztőket igényelnek, a menetes karimák egyszerű szerszámokkal szerelhetők fel. Ez ideálissá teszi őket olyan alkalmazásokhoz, ahol korlátozott a hely, vagy ahol szükség lehet a csőrendszer módosítására. Az alábbi táblázat összefoglalja a menetes karimák általános alkalmazásait félvezető berendezésekben.
| Alkalmazás | Leírás | Kulcskövetelmények |
| Tömeges gázszállítás | Nitrogén, argon, hidrogén és oxigén szállítása | Nagy tisztaságú, szivárgásmentes |
| Speciális gázvezetékek | Szilán, ammónia és egyéb technológiai gázok szállítása | Korrózióállóság, tisztaság |
| Vegyi szállítás | Savak, bázisok és oldószerek szállítása | Kémiai kompatibilitás, nagy tisztaság |
| Kipufogó vezetékek | Hulladékgázok szállítása technológiai szerszámokból | Korrózióállóság, tömítettség |
| Hűtővíz vezetékek | Hűtővíz szállítása berendezésekhez | Korrózióállóság, megbízhatóság |
atWenzhou Longan Flange Co., Ltd., üzemünk nagy tisztaságú menetes karimák gyártására specializálódott a félvezetőipar számára. Nagy tapasztalattal rendelkezünk olyan karimák gyártásában, amelyek megfelelnek ennek az igényes piacnak a szigorú követelményeinek. Mérnöki csapatunk szorosan együttműködik ügyfeleinkkel annak érdekében, hogy megértsék egyedi igényeiket és optimális karimamegoldást biztosítsanak.
A menetes karimában használt anyag tisztasága kritikus fontosságú a vezetéken átáramló gáz vagy vegyszer tisztaságának megőrzéséhez. Még a fémben lévő nyomokban lévő szennyeződések is beszivároghatnak az eljárási áramba, szennyezve a terméket és csökkentve a hozamot. A nagy tisztaságú félvezető karimák leggyakoribb anyaga a 316 literes rozsdamentes acél, amely alacsony széntartalmú és molibdént tartalmaz a jobb korrózióállóság érdekében. A még magasabb tisztasági követelményekhez 316L VAR (vákuumív újraolvadt) acélt használnak. A VAR acél kevesebb zárványt és nyomelemet tartalmaz, így tisztább és ellenállóbb a gázkibocsátással szemben. Az alábbi táblázat összehasonlítja a szabványos 316L és 316L VAR rozsdamentes acél összetételét és tulajdonságait.
| Elem / Tulajdonság | 316L rozsdamentes acél | 316L VAR rozsdamentes acél |
| Szén (C) max | 0,03% | 0,03% |
| Króm (Cr) | 16-18% | 16-18% |
| Nikkel (Ni) | 10-14% | 10-14% |
| Molibdén (Mo) | 2-3% | 2-3% |
| Zárványok | Szabványos szintek | Nagyon alacsony |
| Outgassing Rate | Standard | Alacsony |
| Korrózióállóság | Jó | Kiváló |
| Költség | Alacsonyabb | Magasabb |
Üzemünkben nyersanyagainkat minősített beszállítóktól szerezzük be, akik nagy tisztaságú rozsdamentes acélra specializálódtak. Minden acéltétel összetételét spektroszkópiai elemzéssel ellenőrizzük, hogy megbizonyosodjunk arról, hogy az megfelel-e az előírásoknak. A felületi szennyeződések eltávolítására további tisztítási és passziválási lépéseket is végzünk. Célunk, hogy olyan menetes karimákat biztosítsunk, amelyek ugyanolyan tisztaak, mint az általuk kiszolgált vonalak.
A menetes karima felületi minősége kritikus tényező a nagy tisztaságú félvezető alkalmazásokban. Az érdes felület felfoghatja a részecskéket, a nedvességet és a mikroorganizmusokat, amelyek aztán a folyamatba kerülhetnek. A sima felület viszont könnyebben tisztítható, és kevésbé valószínű, hogy szennyeződéseket tartalmaz. A felületi minőséget általában Ra-ban (számtanilag átlagos érdesség) vagy RMS-ben (négyzetes érdesség gyökér-középértéke) mérik. Félvezető alkalmazásoknál a felületi minőség Ra 0,4 µm vagy jobb legyen. A legkritikusabb alkalmazásoknál, mint például az ultranagy tisztaságú gázvezetékeknél, Ra 0,25 µm vagy annál jobb felületi minőségre lehet szükség. Az alábbi táblázat összefoglalja a különböző félvezető alkalmazások felületkezelési követelményeit.
| Alkalmazás | Felületi kikészítés (Ra) | Tisztítási módszer | Tipikus használat |
| Általános nagy tisztaság | 0,4 µm | Mechanikus polírozás | Tömeges gázvezetékek |
| Ultra-nagy tisztaságú | 0,25 µm | Elektropolírozás | Speciális gázvezetékek |
| Kritikus folyamat | 0,13 µm | Elektropolírozás + passziválás | Feldolgozási gázvezetékek |
| Vegyi szállítás | 0,25-0,4 µm | Elektropolírozás | Sav és oldószer vonalak |
A Wenzhou Longan Flange Co., Ltd.-nél gyárunk fejlett megmunkálási és polírozási technikákat alkalmaz a kívánt felületi minőség elérése érdekében. Gyémánt szerszámozású CNC esztergagépeket használunk, hogy sima felületet készítsünk a karima felületén és furatán. A magasabb tisztasági követelményekhez elektropolírozást kínálunk, amely vékony anyagréteget távolít el a felületről, és tükörszerű felületet eredményez. Az elektropolírozás növeli a rozsdamentes acél korrózióállóságát is, mivel dúsítja a felület krómtartalmát. Minőségellenőrző csapatunk profilométerrel megméri minden karima felületi minőségét, hogy megbizonyosodjon arról, hogy az megfelel az előírt követelményeknek.
A szivárgásmentes tömítés elengedhetetlen a nagy tisztaságú félvezető vonal minden alkatrészéhez. Még egy mikroszkopikus szivárgás is lehetővé teheti a nedvesség vagy oxigén bejutását a rendszerbe, ami szennyezi a folyamatgázt és csökkenti a hozamot. A menetes karimát úgy kell megtervezni, hogy megbízható tömítést biztosítson a rendszer üzemi nyomása és hőmérséklete alatt. A szivárgásmentes tömítést biztosító legfontosabb tervezési jellemzők a karima felületének kialakítása, a tömítés és a menetkialakítás. A karima felülete jellemzően megemelt felület vagy lapos felület koncentrikus hornyokkal. A tömítés jellemzően egy fém vagy elasztomer gyűrű, amely a karima felületei közé van összenyomva. A menetkialakítás jellemzően kúpos vagy párhuzamos menet, amely szoros illeszkedést biztosít a karima és a cső között. Az alábbi táblázat összefoglalja a tervezési jellemzőket és azok funkcióit.
| Tervezési funkció | Funkció | Tipikus specifikáció |
| Karima arc | Tömítő felületet biztosít | Megemelt arc, lapos arc vagy barázdált |
| Tömítés | A felületek között összenyomva a tömítéshez | Fém vagy elasztomer gyűrű |
| Szál | Csatlakoztatja a karimát a csőhöz | NPT, BSPT vagy metrikus párhuzamos |
| Tömítési hegesztés | Elsődleges tömítést és szerkezeti integritást biztosít | Teljes áthatoló varrat |
| Csavarlyukak | Nyomja össze a tömítést | Pontos távolság és átmérő |
Üzemünkben úgy tervezzük menetes karimákat, hogy szivárgásmentes tömítést biztosítsanak a legigényesebb félvezető alkalmazásokban. Precíziós megmunkálást alkalmazunk annak biztosítására, hogy a karima felülete sík és párhuzamos legyen, és a csavarfuratok megfelelően legyenek elhelyezve. Számos tömítési lehetőséget is kínálunk, amelyek megfelelnek a különböző folyamatkövetelményeknek. Minőségellenőrző csapatunk minden karima-szerelvényt nyomáspróbával ellenőriz, hogy a kiszállítás előtt ellenőrizze annak tömítettségét.
A félvezetőként használt menetes karima tisztítása és csomagolása ugyanolyan fontos, mint a tervezés és a gyártás. A tökéletesen legyártott karima szennyezheti a folyamatsort, ha nincs megfelelően tisztítva és csomagolva. A félvezető minőségű karimák tisztítási folyamata általában több lépésből áll: zsírtalanítás, pácolás, passziválás és ultratiszta vízzel történő öblítés. A zsírtalanítás eltávolítja a megmunkálási műveletekből származó olajokat és zsírokat. A pácolás eltávolítja a vízkő- és oxidrétegeket. A passziválás növeli a króm-oxid réteget a felületen, ami javítja a korrózióállóságot. Az ultratiszta vízzel történő öblítés eltávolítja a maradék szennyeződéseket. A megtisztított karimát ezután megszárítják és tisztatérben csomagolják. Az alábbi táblázat összefoglalja a tisztítási és csomagolási folyamatot.
| Lépés | Cél | Tipikus módszer |
| Zsírtalanítás | Távolítsa el az olajokat és zsírokat | Oldószeres vagy lúgos tisztítás |
| Pácolás | Távolítsa el a vízkövet és az oxidot | Savas fürdő (nitrogén + fluorsav) |
| Passziválás | Növeli a króm-oxid réteget | Salétromsav fürdő |
| Öblítés | Távolítsa el a savmaradványokat | Ultratiszta víz (18 MΩ·cm) |
| Szárítás | Távolítsa el a nedvességet | Nitrogén szárítás vagy vákuumszárítás |
| Csomagolás | Szállítás közben meg kell akadályozni a szennyeződést | Tisztatéri zsákolás (100-as vagy jobb osztály) |
A Wenzhou Longan Flange Co., Ltd.-nél gyárunk külön tiszta helyiséggel rendelkezik a félvezető minőségű menetes karimák végső tisztításához és csomagolásához. Ultratiszta, 18 MΩ·cm ellenállású vizet használunk, hogy ne maradjanak ionos szennyeződések a felületen. A végterméken részecskeszámlálást is végzünk annak ellenőrzésére, hogy az megfelel-e ügyfeleink tisztasági követelményeinek. Csomagolásunkat úgy alakítottuk ki, hogy a szállítás és tárolás során elkerüljük a szennyeződést, tisztatérben, részecskék bejutása nélkül felnyitható.
A félvezető minőségű menetes karimák főbb specifikációi közé tartozik a méret, a nyomásérték, az anyag, a felületkezelés, a menet típusa és a tisztasági szint. Az alábbi táblázat összefoglalja a félvezető minőségű menetes karimák tipikus specifikációit.
| Specifikáció | Hatótávolság | Megjegyzések |
| Méret | 1/4" - 4" | Metrikus méretek kaphatók |
| Nyomásértékelés | 150. osztály – 600. osztály | Magasabb értékelés is elérhető |
| Anyag | 316L, 316L VAR | ASTM A182 tanúsítvánnyal rendelkezik |
| Felületi kidolgozás | Ra 0,4 µm - 0,13 µm | Elektropolírozott kritikus alkalmazásokhoz |
| Szál típusa | NPT, BSPT, metrikus | A csőrendszer alapján van kiválasztva |
| Tisztasági szint | 100. osztályú tisztatér | Részecskeszám ellenőrizve |
| Csomagolás | Tisztatéri táska | Dupla tasak a védelem érdekében |
| Tanúsítványok | Anyagtanúsítvány, tisztasági tanúsítvány | Nyomon követhetőség hőszámra |
Üzemünkben menetes karimákat gyártunk, hogy megfeleljenek ezeknek és még sok másnak. Testreszabhatjuk a méretet, az anyagot, a felületkezelést és a menettípust az Ön egyedi igényei szerint. Minőségellenőrzési rendszerünk magában foglalja a méretellenőrzést, az anyagtanúsítványt, a felületi minőség mérését és a tisztaság ellenőrzését annak érdekében, hogy minden karima megfeleljen a magas színvonalú követelményeinknek.
1. kérdés: Mi a különbség a menetes karima és a hegesztett karima között?
Válasz: A menetes karimát úgy rögzítik a csőhöz, hogy rácsavarják a cső külső menetére. A hegesztett karimát hegesztéssel rögzítik a csőhöz. A menetes karimákat könnyebb felszerelni és eltávolítani, így ideálisak olyan alkalmazásokhoz, ahol korlátozott a hely, vagy ahol szükség lehet a csőrendszer módosítására. A hegesztett karimák erősebb, szivárgásmentes csatlakozást biztosítanak, és előnyösek nagynyomású vagy magas hőmérsékletű alkalmazásokhoz. A félvezető létesítményekben gyakran menetes karimákat használnak a kisebb vezetékekhez, míg a hegesztett karimákat a nagyobb, kritikusabb vezetékekhez.
2. kérdés: Miért részesítik előnyben a 316L VAR rozsdamentes acélt a félvezető karimáknál?
Válasz: A 316L VAR (vákuumíves újraolvadt) rozsdamentes acélt részesítik előnyben a félvezető karimáknál, mert kevesebb zárványt és nyomelemet tartalmaz, mint a szabványos 316L acél. Így tisztább, ellenállóbb a korrózióval szemben, és kevésbé hajlamos a gázkibocsátásra. A gázkibocsátás a rekedt gázok kibocsátása az anyagból, amelyek szennyezhetik a folyamatáramot. A VAR acélt úgy állítják elő, hogy az acélt vákuumban olvasztják, ami eltávolítja az oldott gázokat és az illékony szennyeződéseket.
3. kérdés: Mi az elektropolírozás, és miért fontos a félvezető karimák esetében?
Válasz: Az elektropolírozás egy elektrokémiai eljárás, amely egy vékony anyagréteget távolít el egy fém alkatrész felületéről. A felület minőségének javítására, a korrózióállóság fokozására és a szennyeződések eltávolítására szolgál. A félvezető karimáknál az elektropolírozás fontos, mert sima, passzív felületet hoz létre, amely könnyen tisztítható és ellenáll a részecskék tapadásának. A sima felület csökkenti a gázkibocsátásra rendelkezésre álló felületet is, javítva a folyamatáram tisztaságát.
4. kérdés: Hogyan ellenőrizhetem a menetes karima tisztaságát?
Válasz: A menetes karima tisztasága többféle módszerrel ellenőrizhető, beleértve a szemrevételezést, a részecskeszám-elemzést és a felületelemzést. A mikroszkóp alatti szemrevételezés nagy részecskéket és felületi hibákat tárhat fel. A részecskeszám-elemzés magában foglalja a karima ultratiszta vízzel történő öblítését és az öblítővízben lévő részecskék megszámlálását. A felületelemző technikák, mint például a röntgen-fotoelektron-spektroszkópia (XPS), képesek kimutatni a felületen lévő nyomokban lévő szennyeződéseket. A Wenzhou Longan Flange Co., Ltd.-nél e módszerek kombinációját alkalmazzuk karimák tisztaságának ellenőrzésére.
5. kérdés: Használhatók-e menetes karimák ultranagy tisztaságú gázvezetékekben?
Válasz: Igen, a menetes karimák használhatók ultranagy tisztaságú gázvezetékekben, feltéve, hogy a megfelelő előírások szerint gyártják őket. A karimának nagy tisztaságú anyagból, például 316L VAR rozsdamentes acélból kell készülnie, és sima, elektropolírozott felülettel kell rendelkeznie. A meneteknek pontosnak, a karima felületének síknak és párhuzamosnak kell lenniük. A karimát is alaposan meg kell tisztítani, és tiszta helyiségbe kell csomagolni. Ha ezek a feltételek teljesülnek, a menetes karimák megbízható, szivárgásmentes szolgáltatást nyújthatnak az ultranagy tisztaságú gázvezetékekben.
A menetes karima kritikus szerepet játszik a nagy tisztaságú félvezető vonalakban. Megbízható, szivárgásmentes kapcsolatot biztosít, amely megőrzi a rendszeren átáramló gázok és vegyszerek tisztaságát. Teljesítménye függ az anyagtól, a tervezéstől, a gyártási pontosságtól és a végtermék tisztaságától. A Wenzhou Longan Flange Co., Ltd.-nél gyárunk rendelkezik a nagy tisztaságú menetes karimák gyártásához szükséges szakértelemmel és berendezésekkel, amelyek megfelelnek a félvezetőipar legigényesebb követelményeinek. Tanúsított 316L és 316L VAR rozsdamentes acélt, precíziós megmunkálást, elektropolírozást és tisztatéri csomagolást használunk annak biztosítására, hogy minden általunk gyártott karima készen álljon a legkritikusabb alkalmazásokhoz.
Akár új félvezető gyárat épít, akár egy meglévőt karbantart, kérjük, vegye fel velünk a kapcsolatot, hogy megbeszéljük a menetes karima követelményeit. Mintákat, műszaki adatokat, egyedi megoldásokat tudunk biztosítani. A minőség és az ügyfelek elégedettsége iránti elkötelezettségünk megbízható partnerré tett bennünket a félvezetőgyártók számára világszerte.
Lépjen kapcsolatba a Wenzhou Longan Flange Co., Ltd.-vel még mahogy megvitassák a nagy tisztaságú menetes karimára vonatkozó követelményeket, és felfedezzék, hogyan javíthatják termékeink félvezető vonalai megbízhatóságát és tisztaságát.
