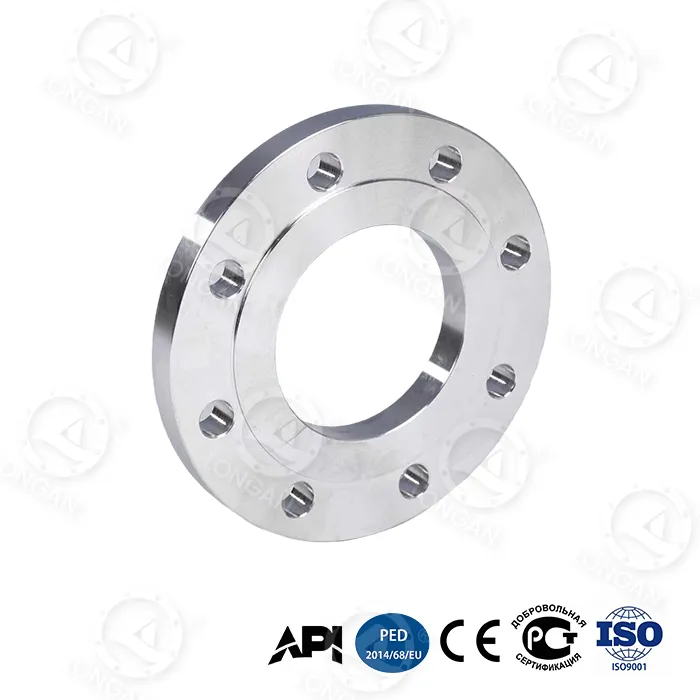

Hogyan akadályozza meg a szivárgást a lapos hegesztőkarima 304 sima felület?

Cikk összefoglaló:A lapos hegesztőkarima 304 sima felület segít megbízható csőcsatlakozás létrehozásában, ha a tömítőfelület, a tömítés, a méretei és a beépítési feltételek megfelelően illeszkednek. A Wenzhou Longan Flange Co., Ltd.-nél ipari karimákat gyártunk házon belüli kovácsolási, megmunkálási és tesztelési lehetőségekkel. Ebben a cikkben elmagyarázzuk, hogyan működnek együtt a karima felületének minősége, az anyagválasztás, a méretpontosság és a telepítési gyakorlatok az ipari csőrendszerek szivárgási kockázatának csökkentése érdekében.

Tartalomjegyzék

• Mi okoz szivárgást a karimás csatlakozásnál?
• Hogyan segít a sima arc megakadályozni a szivárgásokat?
• Hogyan kell illeszteni a tömítést a karimához?
• Miért számítanak a méretek és a nyomásértékek?
• Hogyan ellenőrizhetik a vásárlók a karima minőségét?
• Hol használják a 304 sima felületű karimákat?
• Gyakran Ismételt Kérdések

Mi okoz szivárgást a karimás csatlakozásnál?

A karima szivárgása ritkán csak egyetlen tényezőre vezethető vissza. Tapasztalataink szerint a csatlakozást komplett összeállításnak kell tekinteni, beleértve a karimás felületeket, a tömítést, a csavarokat, a csőkiigazítást és az üzemeltetési feltételeket. A megfelelő névleges méretre gyártott karima akkor is szivároghat, ha a tömítőfelülete megsérül, vagy a tömítés nem alkalmas a technológiai közeghez. Értékelésekor aLapos hegesztőkarima 304 sima felület, javasoljuk, hogy a telepítés előtt ellenőrizze a következő lehetséges okokat:

• Egyenetlen tömítőfelületek:A vetemedések, karcolások, horpadások vagy túlzott felületi egyenetlenségek megakadályozhatják a tömítés egyenletes érintkezését.
• Helytelen tömítés kiválasztása:Az a tömítés, amely nem bírja a folyadékot, a hőmérsékletet vagy a nyomást, megromolhat vagy elveszítheti tömítőképességét.
• Rosszul beállított csövek:A túlzott csőfeszültség vagy a rossz beállítás a karimás csatlakozáson egyenetlen terhelést okozhat.
• Egyenetlen csavarterhelés:A helytelen meghúzási sorrend vagy a csavarok inkonzisztens terhelése csökkentheti a tömítés összenyomását bizonyos területeken.
• Nem megfelelő működési feltételek:A nyomásingadozások, a hőciklusok, a vibráció és a korrózió befolyásolhatják a kötések hosszú távú integritását.

Ezeknek a kockázatoknak a korai felismerése segít a beszerzési csapatoknak és a projektmérnököknek a megfelelő gyártási tűrések és telepítési követelmények meghatározásában, ahelyett, hogy kizárólag a karima anyagára hagyatkozna.

Hogyan segít a sima arc megakadályozni a szivárgásokat?

A sima tömítőfelület érintkezési felületet biztosít a tömítés számára két csatlakoztatott alkatrész között. Ha az arc geometriája és felületi kidolgozása megfelel az előírt követelményeknek, a tömítés egyenletesebben tud összenyomódni, és kitölti a kisebb felületi egyenetlenségeket. Ez segít csökkenteni a lehetséges szivárgási útvonalakat a csatlakozáson keresztül. A sima azonban nem jelent automatikusan szivárgásmentességet. A megfelelő felületkezelés a tömítés anyagától, a karima kialakításától, az alkalmazandó szabványtól és az üzemi feltételektől függ. A túlzottan érdes felület zavarhatja a tömítés érintkezését, míg a nem megfelelő felület vagy a sérült felület a tömítést is veszélyeztetheti. A 304-es sima felületű lapos hegesztőkarima esetében a vásárlóknak három fontos jellemzőt kell megerősíteniük:

• Az arc simasága:A tömítőfelületnek a jóváhagyott rajzon vagy a vonatkozó szabványban meghatározott mérettűrés határain belül kell maradnia.
• Felületi érdesség:A szükséges kidolgozásnak meg kell egyeznie a tömítés gyártójának ajánlásaival és a karima specifikációjával.
• Felületi állapot:A kész felületet meg kell vizsgálni, hogy nincsenek-e látható karcolások, horpadások, korrózió és megmunkálási hibák, amelyek befolyásolhatják a tömítés érintkezését.

A Wenzhou Longan Flange Co., Ltd. házon belül kezeli a kovácsolást és a megmunkálást, lehetővé téve a gyártási követelmények több gyártási szakaszban történő kezelését. A szigorú tömítési követelményeket támasztó projekteknél a vevőknek meg kell határozniuk a szükséges síkossági és érdességi értékeket a gyártás előtt, és ellenőrzési jegyzőkönyveket kell kérniük a megfelelőség ellenőrzésére.

Hogyan kell illeszteni a tömítést a karimához?

A tömítés a tömítési rendszer kritikus része. Még a megfelelően megmunkált karima is szivároghat, ha olyan tömítéssel párosul, amely nem kompatibilis a technológiai közeggel, vagy nem képes megfelelő összenyomást fenntartani működési körülmények között. A karimaszerelvény megrendelése előtt javasoljuk, hogy erősítse meg a következő adatokat a projektmérnökkel vagy a tömítés szállítójával:

• Folyadék kompatibilitás:Ellenőrizze a technológiai folyadékkal, tisztító vegyszerekkel és egyéb olyan anyagokkal szembeni ellenállást, amelyek érintkezhetnek a tömítéssel.
• Hőmérséklet tartomány:Ellenőrizze mind a normál üzemi hőmérsékletet, mind az előre látható hőmérséklet-ingadozásokat.
• Nyomásviszonyok:Győződjön meg arról, hogy a tömítés alkalmas a megadott üzemi nyomásra és nyomásingadozásokra.
• A tömítés méretei:Ellenőrizze a belső átmérőt, a külső átmérőt, a vastagságot és a szükséges érintkezési felületet.
• Karima burkolat:Győződjön meg arról, hogy a tömítés kialakítása kompatibilis a megadott sima vagy lapos tömítőfelülettel.

A „sima felület” kifejezést a rajzon és a vonatkozó karimaszabványon meg kell erősíteni. A különböző szabványok és gyártók eltérő borítási terminológiát használhatnak, így a vásárlóknak nem szabad azt feltételezniük, hogy minden laposnak tűnő felület azonos méretekkel vagy tömítési követelményekkel rendelkezik.

Miért számítanak a méretek és a nyomásértékek?

A méretpontosság mind az összeszerelési, mind a tömítési teljesítményt befolyásolja. A csavarfuratok helytelen távolsága megnehezítheti a szerelést, míg a jóváhagyott kialakítástól eltérő karimavastagság vagy homlokzati geometria befolyásolhatja a hézag terhelését. A nyomásérték is gondos odafigyelést igényel. A 304-es rozsdamentes acélból készült karima nem alkalmas automatikusan minden nyomásra vagy hőmérsékletre. Megengedett üzemi feltételei az alkalmazandó szabványtól, mérettől, kialakítástól, anyagtulajdonságoktól és üzemi hőmérséklettől függenek. Az alábbi táblázat felsorolja azokat a főbb jellemzőket, amelyeket érdemes vásárlás előtt ellenőrizni.

Specifikáció	Mit kell ellenőrizni	Relevancia a szivárgás megelőzésére
Anyagminőség	304 rozsdamentes acél és a megadott anyagszabvány	Támogatja az anyagalkalmasságot és a korrózióállóságot
Névleges méret	DN vagy NPS, furat és csatlakozócső méretei	Segít biztosítani a helyes illeszkedést és beállítást
Tömítő felület	Az arc típusa, síksága és meghatározott felületi érdesség	Támogatja a konzisztens tömítés érintkezést
Csavar-lyuk minta	Csavarkör átmérője, lyukszám és furatátmérő	Segíti a helyes összeszerelést és a csavarok terhelését
Nyomás és hőmérséklet	Tervezési feltételek és az alkalmazandó nyomásérték	Segít megelőzni a karima névleges feltételein túli használatot
Tömítési követelmények	Anyag, méretek és működési határok	Segít fenntartani a tömítést a tényleges üzemi körülmények között
Ellenőrzési jegyzőkönyvek	Anyagtanúsítványok és méretvizsgálati eredmények	Bizonyítja, hogy a szállított termék megfelel a specifikációnak

A nem szabványos projektekhez a Wenzhou Longan Flange Co., Ltd. testreszabott karimagyártást és OEM szolgáltatásokat kínál. A jóváhagyott rajz és a teljes működési feltételek biztosítása az ajánlattételi szakaszban segít csökkenteni a specifikációs hiányosságokat és elkerülni a költséges változtatásokat a gyártás után.

Hogyan ellenőrizhetik a vásárlók a karima minőségét?

A minőségellenőrzésnek ki kell terjednie az anyagra, a megmunkálásra, a méretekre és a nyomon követhetőségre, nem pedig csak a kész megjelenésre. A Wenzhou Longan Flange Co., Ltd.-nél gyártási képességeink közé tartozik a kovácsolás, a megmunkálás és a tesztelés. A vállalat online ERP rendszere támogatja a termelési adatok kezelését a nyersanyagbeviteltől a késztermék kiszállításáig. A beérkező ellenőrzéshez vagy a beszállítói értékeléshez javasoljuk a következő ellenőrzőlista használatát:

• Hasonlítsa össze az anyagtanúsítványt és a termékazonosítót a megrendeléssel.
• Mérje meg a karima külső átmérőjét, vastagságát, furatát és a csavarfurat mintáját a jóváhagyott rajz alapján.
• Vizsgálja meg a tömítési felületet, hogy nem sérült-e, és megfelelő mérési módszerekkel ellenőrizze a megadott síkságot és érdességet.
• Győződjön meg arról, hogy a karima szabványa és nyomásértéke megfelel a projekt követelményeinek.
• A nyomon követhetőség érdekében ellenőrizze az anyagjelöléseket és a rendelkezésre álló tételnyilvántartásokat.
• Ellenőrizze a csomagolást, hogy a tömítőfelület védve legyen a tárolás és a szállítás során.

Igényes csővezeték-projekteknél a gyártás megkezdése előtt meg kell állapodni az ellenőrzési kritériumokról. Ha a projekt harmadik fél által végzett ellenőrzést, pozitív anyagazonosítást vagy további tesztelést igényel, ezeket a követelményeket rögzíteni kell a beszerzési specifikációban.

Hol használják a 304 sima felületű karimákat?

A 304-es rozsdamentes acél karimákat számos ipari csővezetékben és berendezéscsatlakozásban használják, ahol mechanikai tulajdonságaik és korrózióállóságuk megfelel az üzemi környezetnek. A tipikus alkalmazások közé tartoznak a vízzel kapcsolatos rendszerek, az általános technológiai csővezetékek, a kiválasztott élelmiszer-feldolgozó berendezések és a közüzemi csatlakozások. Az alkalmasságot mindig a tényleges üzemi feltételekhez képest kell értékelni:

• Víz- és közművezetékek:Vegye figyelembe a víz kémiáját, hőmérsékletét, nyomását és a tömítések kompatibilitását.
• Élelmiszer-feldolgozó berendezések:Ellenőrizze a tisztítási követelményeket, a felületkezelési előírásokat és a vonatkozó higiéniai szabványokat.
• Általános kémiai feldolgozás:Gondosan ellenőrizze a kémiai összeférhetőséget, különösen, ha kloridok vagy agresszív anyagok vannak jelen.
• Ipari berendezések csatlakozásai:Erősítse meg a párosítási méreteket, a rezgési feltételeket és a telepítési hozzáférést.

A Wenzhou Longan Flange Co., Ltd. ipari karimákat gyárt olyan ágazatok számára, mint az olaj és a gáz, a petrolkémiai feldolgozás, az energiatermelés és az infrastruktúra. A megfelelő karima típusát és anyagát a műszaki specifikáció határozza meg, nem pedig az iparág neve.

Gyakran Ismételt Kérdések

1. Egy sima felület teljesen megakadályozhatja a karima szivárgását?

Nem. A megfelelő sima felület segít a tömítés egyenletes érintkezésében, de a szivárgásmegelőzés a tömítések kompatibilitásától, a csavarok terhelésétől, beállításától, a működési feltételektől és a helyes beszereléstől is függ.

2. Milyen felületkezelést kell megadnom egy 304-es sima homlokkarimához?

A szükséges felület a karima szabványától, a tömítés típusától és a projekt specifikációjától függ. A vásárlóknak fel kell tüntetniük a rajzon a szükséges érdesség és síkság mértékét, és meg kell erősíteniük a gyártóval az alkalmazandó ellenőrzési módszert.

3. A 304-es rozsdamentes acél alkalmas korrozív folyadékokhoz?

Számos általános környezethez alkalmas, de nem minden korrozív közeghez. A kloridok és bizonyos agresszív vegyszerek helyi korróziót okozhatnak. Az anyag kiválasztása előtt felül kell vizsgálni a technológiai folyadékot, a koncentrációt és az üzemi hőmérsékletet.

4. Milyen információk szükségesek a Lapos hegesztőkarima 304 sima felület megrendeléséhez?

Adja meg a névleges méretet, az alkalmazandó szabványt, a nyomásértéket, az anyagminőséget, a felület típusát, a mennyiséget, a szállítási követelményeket és a jóváhagyott rajzot, ha rendelkezésre áll. A beszerzési megrendelésben szerepeltessen speciális ellenőrzési és nyomonkövetési követelményeket.

5. A Wenzhou Longan Flange Co., Ltd. szállíthat-e testreszabott karimákat?

Igen. A cég különböző típusú karimákat gyárt és OEM szolgáltatásokat nyújt testreszabott, nem szabványos termékekhez. A gyártás megvalósíthatósága és az átfutási idő a méretektől, az anyagtól, a rajztól és a rendelési követelményektől függ.

6. Általában mennyi ideig tart a karimagyártás?

A vállalat által megadott tipikus gyártási átfutási idő 2-4 hét, a termék összetettségétől és a munkaterheléstől függően. Megrendelés leadása előtt erősítse meg az adott rendelés ütemezését.

7. Milyen dokumentumokat kell kérniük a vevőknek a karima minőségének ellenőrzéséhez?

A projekttől függően a vevők anyagvizsgálati tanúsítványokat, méretellenőrzési jelentéseket, nyomon követhetőségi feljegyzéseket és a vonatkozó minőségbiztosítási rendszer dokumentációját kérhetik. Minden további tesztelésről vagy harmadik fél által végzett ellenőrzésről a gyártás előtt meg kell állapodni.

A karima szivárgásának megakadályozása azzal kezdődik, hogy a tömítőfelületet, a tömítést, az anyagot és a méreteket a tényleges üzemi feltételekhez igazítjuk. A 304-es sima felületű lapos hegesztőkarima megbízható csatlakozást biztosít, ha a gyártási tűréseket ellenőrzik, és betartják a telepítési követelményeket. Termékleírásokért vagy testreszabott karimával kapcsolatos kérdésekért forduljonWenzhou Longan Flange Co., Ltd.rajzaival és projektkövetelményeivel.
