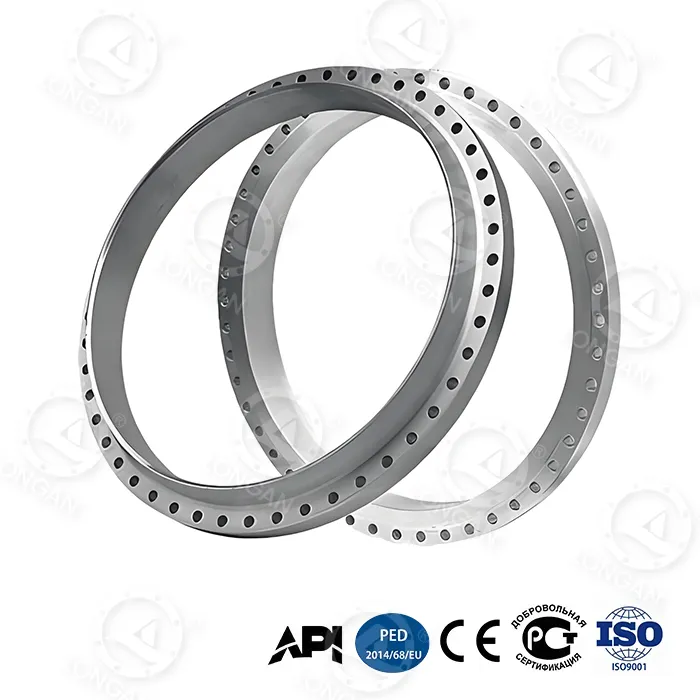

Nagy méretű karima

Termékelőnyök Adatok bemutatása

1. Magasabb nyomáskapacitás

A nagyméretű karimák tipikus nyomástartománya > 100 bar és > 250 bar vagy nagyobb, ami több mint ötszöröse az azonos minőségű szabványos karimák nyomásának. Például a 900-as osztályú karimák névleges nyomása a DN600-nál sokkal magasabb, mint az azonos méretű, 150-es osztályú karimák névleges nyomása.

2. Jelentősen megnövekedett falvastagság és szerkezeti szilárdság (Enhanced Structural Integrity):

A nagy méretű karimák magasabb domború felülettel, vastagabb karimanyakokkal és nagyobb csavarlyukakkal rendelkeznek, amelyek erősebb rezgés- és hajlításállóságot biztosítanak.

Vegyük például az ASME B16.5 DN600, Class 150 vs Class 900 RF karimát:

Karima vastagsága, 900. osztály: ~ 152,4 mm, 150. osztály: ~ 38,1 mm, 900. osztály vastagsága körülbelül 4-szerese a 150. osztálynak.

Csavarok száma A 900-as osztályban 24 M36-os csavar található, a 150-es osztályban csak 20 M24-es csavar

A csavar átmérője 50%-kal, a csavarok mennyisége 20%-kal nőtt, és a szorítóerő nőtt.

A 900-as osztályú karima csavarkör átmérője ~114,3 mm-rel nőtt a 150-es osztályú karima átmérőjéhez képest, így több csavarelosztási helyet biztosít.

3. Nagyon erős tömítési teljesítmény

Nagyobb tömítőfelület érintkezési felület, hosszú távú szivárgásmentes nagy nyomás és magas hőmérsékletű környezetben.

A magasabb csavarok közvetlenül nagyobb tömítőerőt eredményeznek.

A nagy méretű karimák gyűrűs tömítésének tervezett szivárgási sebessége általában kevesebb, mint 10^-6 std cm³/s He, ami légmentes tömítést érhet el, ami sokkal magasabb, mint a lágy tömítések szokásos karimáinak követelményei.

4. Testreszabott követelmények

Ez a termék testreszabott követelményeket igényel a nem szabványos méretekre, anyagokra és bevonatokra vonatkozóan. Longan erre specializálódott.

A méret messze meghaladja a szabványt, és testreszabott feldolgozást igényel.

Általánosan használt korrózióálló ötvözetanyagok: (mint például Super Duplex 2507, Inconel 625/825, Monel, Hastelloy), a folyáshatár elérheti a 600 MPa vagy annál nagyobb értéket.

A speciális bevonatok vastagsága elérheti a 250-500 μm-t, a bélések vastagsága 3-6 mm, amely szintén testreszabható.

Végezetül szeretném hangsúlyozni, hogy a Longan egy erőteljes gyár, amely az egyedi nagyméretű karimák gyártására szakosodott, amelyek teljes mértékben megfelelnek a termékkel kapcsolatos elképzeléseinek. Gyere és keress minket, mindig szeretettel várunk!
