Gyűrű kovácsolás karimák

A nagy szilárdságú, hibamentes gyűrűs kovácsolt karimák megbízható tömítést és tartós csatlakozást biztosítanak a kemény munkakörülmények között. A gyűrűs kovácsolt karimák nagy teljesítményű gyűrűs csatlakozók, amelyek nagy szilárdságú rozsdamentes acélból készülnek precíziós kovácsolási eljárásokkal. Nagy nyomású és erősen korrozív környezetekben használják őket, például petrolkémiai üzemekben, tengeri mérnöki és energiatermelő rendszerekben.

A Longan gyűrűs kovácsolt karimák a következő előnyökkel rendelkeznek:

1. Vezető mechanikai tulajdonságok az iparban: szakítószilárdság (≥ 500 MPa A105 esetén) és folyáshatár (≥ 260 MPa A105 esetén) 40-60%-kal nagyobb, mint az öntött karimák, valamint a nyomástartó képesség és a deformációgátló képesség egyedülálló az iparágban.

2. Méretpontosság és konzisztencia: CNC megmunkálás és precíziós formák használatával a mérettűrést ±0,2 mm-en belül szabályozzák, ami kényelmes telepítést és tömítési megbízhatóságot biztosít, és csökkenti a szivárgás kockázatát.

3. Hosszabb élettartam: A Longan kiváló minőségű ausztenites rozsdamentes acélt használ (például 304/316L), és az átlagos élettartama több mint 50%-kal hosszabb, mint az öntött karimáké, ami jelentősen csökkenti a csere gyakoriságát és a karbantartási költségeket.

Miért vagyunk olyan biztosak abban, hogy a Longan gyűrűs kovácsolt karimák több előnnyel rendelkeznek, mint más termékek? Hadd mutassuk be Önnek a gyártási folyamatból és a minőség-ellenőrzésből.

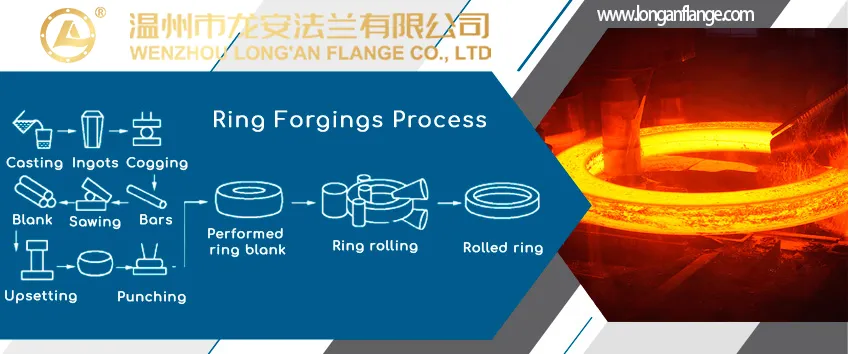

Először is, nyersanyagaink vákuumgáztalanított acéltuskót igényelnek, hogy a kén- és foszfortartalom ≤0,015%, a hidrogéntartalom pedig ≤2ppm legyen (csökkentve a fehér foltok kialakulásának kockázatát). Leginkább az ASTM A105 (szénacél), A182 F316L (rozsdamentes acél), A694 F65 (nagy szilárdságú csővezetékacél) használatos.

A második lépésben a fűrészelési vagy lángvágási tűrésünk kisebb, mint ±2 mm, ami egyenletessé teheti a fűtést.

Ezután a Longan-féle gyűrűs kovácsolt karimák földgáz-forgókemencével vagy indukciós kemencével körülbelül 1150 °C-ra (szénacél) vagy körülbelül 1200 °C-ra (rozsdamentes acél) melegítenek fel szakaszosan, és a szigetelési idő ≥1,5 óra/100 mm-es keresztmetszet.

A tuskókészítési célunk: magasság-átmérő arány 1,5-2,5:1

Végül a gyűrűt CNC radiális-axiális gyűrűhengergéppel hengerelik, és a présöntés során a maximális nyomás elérheti a 4000 tonnát

A közel-keleti vásárlók Longan gyűrűs kovácsolt karimákat vásároltak, amelyeket a mélytengerben használnak, és 5 éve stabilan működnek -45°C-os alacsony hőmérsékleten + 150 MPa víznyomáson, hibarekordok nélkül, élettartamuk pedig háromszor hosszabb, mint az öntött karimáké. Többször visszajelzést adtak nekünk a megbízható termékminőségről.

Összefoglalva, a Longan gyűrűs kovácsolt karimák használata garantálja a minőséget és a szolgáltatást. Remélem, többször is felveszi velünk a kapcsolatot!
