A zoknit karimaegy kritikus csővezeték-alkatrész, amelyet kis átmérőjű, nagy nyomású és magas hőmérsékletű rendszerekhez terveztek. Ebben a részletes útmutatóban elmagyarázzuk, hogy mi az aljzatkarima, hogyan működik, szerkezeti előnyei, méretszabványai, anyaglehetőségek, és miért továbbra is előnyben részesített megoldás a biztonság szempontjából kritikus iparágakban, mint például az olaj és gáz, a vegyi feldolgozás, és energiatermelés. Valódi mérnöki gyakorlatból és gyártási szakértelemből merítveLongan, ez a cikk segít mérnökök, vevők és projektmenedzserek magabiztosan hozzák meg a tájékozott döntéseket.

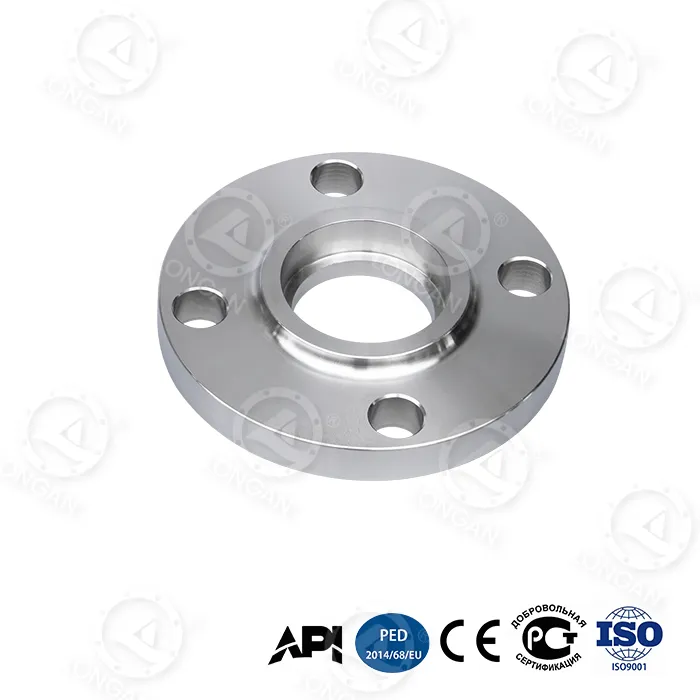

A foglalat karima, más néven dugós hegesztési karima, egy olyan típusú csőkarima, amelyet süllyesztett foglalattal terveztek amely lehetővé teszi a cső behelyezését, mielőtt saruhegesztést alkalmaznának a külső él körül. A felcsúsztatható karimákkal ellentétben a cső nem megy át a karima furaton; ehelyett megáll a foglalat belsejében, kompakt és biztonságos csatlakozást hozva létre.
Az aljzatkarimákat elsősorban arra használjákkis névleges csőméretek, jellemzően NPS ½″–3″, ahol nagy nyomás, a magas hőmérséklet és a helykorlátok kiváló illesztési integritást követelnek meg.
A részletes termékleírásokat közvetlenül a webhelyről tekintheti megA Longan aljzatkarima gyártási oldala, amely felvázolja az anyaglehetőségeket, a nyomásosztályokat és a megmunkálási pontosságot.
A dugós karima mögötti tervezési elv egyszerű, de hatékony: a cső mozgásának korlátozásával és a hegesztési feszültség koncentrálásával kívül minimalizálja a belső hegesztési hibák kockázatát.
A csövet be kell helyezni az aljzatba, amíg el nem éri a vállát, majd kissé hátrahúzva (általában 1,6 mm-rel) hőtáguláshoz. Külsőleg sarokvarratot alkalmaznak, amely szilárdan rögzíti a csövet a karimatesthez.
Ez a kialakítás kiküszöböli a teljes áthatoló tompahegesztések szükségességét, csökkentve a hegesztési időt, miközben megőrzi a mechanikai szilárdságot.
Az aljzatkarimákat széles körben alkalmazzák a nagynyomású rendszerekben a következő előnyök miatt:
Azok az iparágak, amelyek nagymértékben támaszkodnak az aljzatkarimákra, a következők:
| Anyag | Standard | Tipikus alkalmazás |
|---|---|---|
| Szénacél | ASTM A105 | Általános nagynyomású csővezetékek |
| Rozsdamentes acél | ASTM A182 F304/F316 | Korrozív és higiénikus rendszerek |
| Ötvözött acél | ASTM A182 F11/F22 | Magas hőmérsékletű szolgáltatások |
A Longan teljes anyagkövethetőséget és PMI-tesztet kínál annak biztosítására, hogy minden dugaszoló karima megfeleljen a projekt specifikációinak.
Az aljzatperemek a főbb globális szabványok szerint készülnek:
A nyomásosztályok jellemzően a 150-es osztálytól a 2500-as osztályig terjednek, így az aljzatkarimák alkalmasak extrém működési körülményekre.
| Karima típusa | Erő | Tipikus mérettartomány | Használati eset |
|---|---|---|---|
| Aljzat karima | Magas | Kis átmérőjű | Nagynyomású és kompakt rendszerek |
| Slip On Frange | Közepes | Széles | Alacsony vagy közepes nyomás |
| Hegesztett nyaki karima | Nagyon magas | Minden méretben | Kritikus stressz rendszerek |
A Longannál az aljzatkarimákat CNC megmunkálással, szigorú méretellenőrzéssel és az előírásoknak való teljes megfeleléssel állítják elő. nemzetközi szabványok. Minden tétel szemrevételezésen, mechanikai vizsgálaton és felületkezelési ellenőrzésen esik át.
Ez a gyártási fegyelem biztosítja, hogy minden szállított aljzatkarima megbízhatóan működjön igényes környezetben.
Igen, megfelelő hegesztéssel és felszereléssel a dugaszolóperemek jól teljesítenek ciklikus nyomásviszonyok között.
A nagyobb átmérők növelik a feszültségkoncentrációt és a hegesztési nehézségeket, így a többi karimatípus praktikusabb.
Teljesen. A rozsdamentes acél és ötvözet opciók kiváló korrózióállóságot biztosítanak.
A megfelelő aljzatkarima kiválasztása nem csak a specifikációkon múlik, hanem a rendszer hosszú távú biztonságán, teljesítményén és költséghatékonyságán is. Bizonyított gyártási tapasztalatával és globális projekttámogatásával a Longan készen áll arra, hogy segítsen kiválasztani a legmegbízhatóbb megoldást az alkalmazásához.
Ha új projektet tervez, vagy műszaki támogatásra van szüksége,lépjen kapcsolatba velünkmég ma, hogy megbeszéljük mérnökcsapatunkkal az aljzatkarimára vonatkozó követelményeket.
