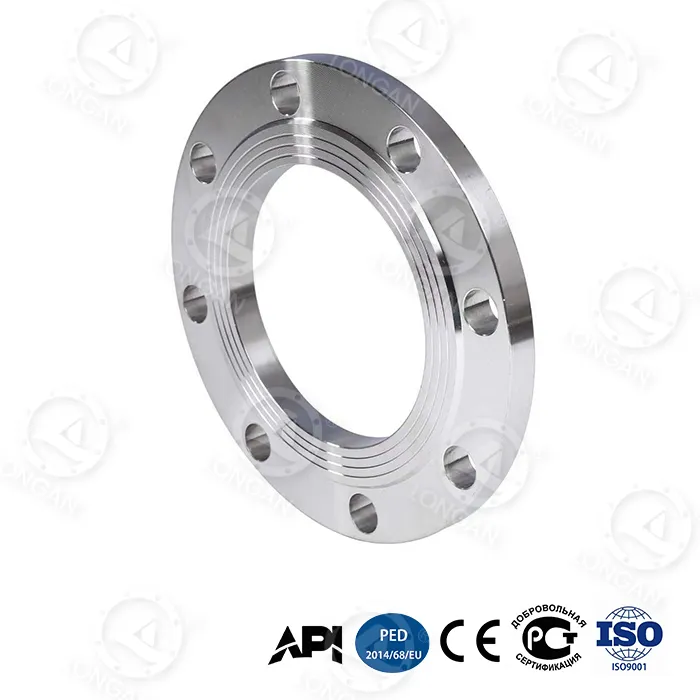

A rozsdamentes acél lapos karima teljes felületű (FF) tömítőfelület-kialakítást alkalmaz, és szigorúan az ASME B16.5 szabványoknak megfelelően gyártják, 150-től 1500-ig terjedő nyomásértékekkel, NPS 1/2 hüvelyktől 24 hüvelykig terjedő mérettartományban. Ez a termék ötvözi a rozsdamentes acél kiváló korrózióállóságát a Longan három egyedi alaptechnológiájával, és különösen alkalmas durva közegek, például tengervíz, savanyú gáz és korrozív repesztőfolyadékok kezelésére. A hagyományos rozsdamentes acél karimákkal összehasonlítva ennek a terméknek a hajlítószilárdsága 65%-kal, a felszakítási nyomás pedig 180%-kal nőtt, miközben megőrzi a rozsdamentes acél korrózióállóságát.
1. Alkalmazási területek és ipari esetek
A termék különösen alkalmas a következő korrozív ultramagas nyomású forgatókönyvekre:
● Offshore fúróplatform csőrendszerei:Tengervíz korrózió + nagynyomású olaj és gáz, 30 éves egyenértékű korróziós sebesség 0,03 mm/év.
● Tengervíz-befecskendező csővezetékek:Hosszú távú kitettség magas sótartalmú közegnek, magas tömítési megbízhatósági követelmények, szivárgási arány ≤10⁻⁵.
● Pala gázrepesztő szivattyú csővezetékek:Korrozív repesztőfolyadék környezet, 20 000 ciklus ciklikus kifáradási élettartama (35 MPa-nál).
● Mélytengeri kifújásgátló rakatok:5000 m vízmélység, 50 MPa külső hidrosztatikus nyomás, belső gázközeg, API 6A PSL 3G minősítéssel.
● Offshore olajmezők karácsonyfarendszerei:H2S-t és CO₂-t tartalmazó savas környezet, kiváló anyagkorrózióállóság.
Reprezentatív esetek:
- Közel-keleti tengeri olajmező: 150 készlet DN300 Class 900 rozsdamentes acél karimát használtak. 24 hónapos működés után a tömítőfelületeken nem volt korrózió jele.
- Dél-kínai-tenger mélytengeri gázmezője: 2500 m vízmélység, 18 hónapig használt, 0,028 mm/év korróziós sebesség mért.
a rozsdamentes acél lapos karima különösen jól teljesít korrozív környezetben. Az ASTM G111-97 szabványos tesztben, amely egy 5000 méteres mélytengeri környezetet szimulál, a 30 éves egyenértékű korróziós sebesség mindössze 0,03 mm/év, ami sokkal jobb, mint a hagyományos szénacél karimák (körülbelül 0,5 mm/év). A gradiens kioltott, nagy széntartalmú acélanyag, miközben megőrzi a nagy szilárdságot, kiváló tengervíz-korrózióállóságot ér el az optimalizált anyagösszetétel és hőkezelési eljárások révén. A fajlagos teljesítmény a következő:
● Tengervízbe merítéskorróziós arány:0,03 mm/év (30 éves egyenérték), amely megfelel a tengeri platformok 30 éves karbantartásmentes követelményének.
● Feszültségkorróziós repedésállóság:A gradiens kioltási eljárás kiküszöböli az anyag belső maradékfeszültségét, csökkentve ezzel az SCC kockázatát.
● Savas közeggel szembeni ellenállás:Alkalmas H2S-t és CO₂-t tartalmazó repesztőfolyadékos környezetekhez, megfelelt az API 6A PSL 3G gázközeg tesztnek.
Ez a rozsdamentes acél lapos karima jelentős javulást ért el a nyomócsapágy teljesítményében. Az alapvető technológiai innováció a karima nyakába beépített titánötvözet erősítő gyűrűben rejlik, amelynek folyáshatára 1250 MPa, új utat nyitva a rozsdamentes acél anyagok ultranagy nyomású forgatókönyvekben történő alkalmazásához.
A mért adatok a következők:
●Ciklikus kifáradási élettartam: A hagyományos karima 5000 ciklust képes kibírni 25 MPa mellett, míg a Longan terméke 20 000 ciklust 35 MPa-nál, ami 300%-os növekedést jelent.
●Axiális deformáció (35 MPa): A hagyományos karima deformációja 1,8 mm, míg a Longan terméke csak 0,6 mm, ami 67%-os csökkenést jelent.
● Feltörési nyomás (DN300): A Longan terméke eléri a 42 MPa-t, míg a hagyományos karima ≤15 MPa, ami 180%-os javulás.
A titánötvözet erősítőgyűrű interferenciás illesztéssel van a rozsdamentes acél hordozóhoz ragasztva, hatékonyan korlátozva a nyaki műanyag felhalmozódását ciklikus nyomás hatására, lehetővé téve a rozsdamentes acél karimák számára, hogy ellenálljanak a korábban csak ötvözött acéllal elérhető ultramagas nyomásnak.
4. Terhelésmentes tömítés és rezgéscsillapításA tényleges csővezeték-rendszerekben a szerelési hibák vagy a termikus deformáció gyakran a karima felületének eltolódását okozza. Excentrikus terhelési körülmények között 15°-os csővezeték-eltérés mellett a hagyományos karimák tömítési szivárgási sebessége >10⁻3 mbar·L/s, míg a Longan rozsdamentes acél lapos karima ≤10⁻⁵ mbar·L/s tömítési szivárgási sebességet tart fenn, két nagyságrenddel javítva a tömítés megbízhatóságát.
Szerkezeti újítások:
● Radiális megerősítésű borda kialakítás:A karima hátulján található radiális erősítő bordák 48%-kal csökkentik a helyi feszültségkoncentrációt, így a feszültségeloszlás egyenletesebb terhelés nélküli körülmények között.
● Nagy merevségű méhsejt szerkezet:A bionikus méhsejt magréteg kiváló hajlítási merevséget biztosít, ellenáll a karima felületének deformációjának.
Rezgésvizsgálati eredmények: Az ISO 10816-3 szabvány szerinti 50-200Hz-es frekvenciasávos rezgésvizsgálatban az amplitúdó csillapítási aránya eléri a 92%-ot, hatékonyan oldja meg a csavarok kilazulásának problémáját nagynyomású pulzációs körülmények között.
5. Intelligens figyelmeztetés és extrém környezeti alkalmazkodóképességIntelligens figyelmeztető technológia:
● Nano-cirkónium kopásjelző réteg:Ez az anyag a tömítőfelületbe van beágyazva. Ha a vastagság kisebb, mint 0,1 mm, a látható színváltozás figyelmeztetést ad, lehetővé téve a tömítés állapotának professzionális felszerelés nélkül történő megítélését.
● Dupla kúpos csavarlyuk kialakítás:Az előterhelés csillapítása 35 MPa nyomásingadozás mellett ≤5%-on belül van szabályozva (hagyományos szerkezet ≥20%), így biztosítva a csatlakozás hosszú távú megbízhatóságát.
Extrém környezeti teszteredmények (mind tényleges mérésekből):
| Környezeti állapot | Mért adatok | Teszt szabvány |
|---|---|---|
| Alacsony hőmérsékletű ütés (-70°C) | Charpy ütési energia 89J (nemzeti szabvány ≥34J) | GB/T 229-2020 |
| Mélytengeri korrózió (5000 m) | 30 éves egyenértékű korróziós sebesség 0,03 mm/év | ASTM G111-97 |
| Homok és por kopás (120 m/s) | A tömítési felület sérülésének mélysége ≤8μm (10 000 óra) | ISO 5890:2012 |
Ezek az adatok azt mutatják, hogy a termék hosszú ideig stabilan tud működni poláris alacsony hőmérsékleten, mélytengeri, magas nyomású, sós ködös környezetben és sivatagi, nagy sebességű, homokkal teli környezetben.
A Longan a következő három technológiai újítást alkalmazza a rozsdamentes acél lapos karima nagy teljesítményének biztosítása érdekében:
● Gradiens oltású magas széntartalmú acél:A fűtési és hűtési sebesség precíz szabályozásával fokozatos keménységeloszlás jön létre a nagy keménységű felülettől a nagy szívósságú magig, elkerülve a hagyományos teljes kioltás repedésveszélyét, miközben optimalizálja a korrózióállóságot.
● Bionikus méhsejt szerkezet:A méhkaptárak hatszögletű geometriájából ihletet merítve a végeselem-elemzés igazolja, hogy a hajlítószilárdság 65%-kal nagyobb, mint egy azonos tömegű tömör karimaé.
● Beépített titánötvözet erősítő gyűrű:Ti-6Al-4V gyűrű 1250 MPa folyáshatárral és csak 60% acél sűrűséggel. A gyűrű interferenciás illeszkedéssel van a rozsdamentes acél hordozóhoz ragasztva, hatékonyan korlátozva a nyak plasztikus deformációját.
Ezenkívül különféle minőségek, például 304, 316, 316L és duplex rozsdamentes acél állnak rendelkezésre az anyagok kiválasztásához, hogy megfeleljenek a különböző korrozív közegekre vonatkozó követelményeknek.
2. Minőségbiztosítási és testreszabási szolgáltatásokA Longan házon belüli gyára a Wenzhou állambeli Longwanban található. A Tsingshan Holding Group rozsdamentes acél nyersanyag-előnyét kihasználva, saját kovácsolási, hőkezelési és megmunkálási képességeivel kombinálva egy teljes gyártási láncot alakított ki. Minden rozsdamentes acél lapos karima nyomon követhető anyagtanúsítvánnyal (beleértve a kémiai összetételt és a mechanikai tulajdonságokat), a hőkezelési görbék nyilvántartásával, a méretvizsgálati jelentésekkel és a hidrosztatikai/pneumatikus vizsgálati jelentésekkel érkezik.
A minőség-ellenőrzés főbb pontjai:
●Nyersanyag beérkező vizsgálat: spektrális elemzés, szemcseközi korrózió vizsgálat, mechanikai tulajdonság mintavétel.
●Folyamatszabályozás: hőkezelő kemence hőmérsékleti görbéinek valós idejű monitorozása, gradiens kioltási paraméterek automatikus rögzítése.
●Késztermék ellenőrzése: 100%-os méretellenőrzés, 10%-os mágneses részecskék vizsgálata vagy penetrációs vizsgálat, tételes mintavétel a felszakadási nyomáshoz.
●Harmadik fél tanúzása: Kérésre az SGS, a BV vagy más ügynökségek helyszíni tanúkihallgatását is megszervezhetik.
Testreszabási lehetőségek:
●Különböző rozsdamentes acélminőségek (304, 316, 316L, 2205 stb.)
●Nem szabványos méretek és speciális nyomásértékek
●Saját címkézés (lézeres jelölés, egyedi csomagolás)
●Rugalmas minimális rendelési mennyiség - egy darab minimális rendelés
A Longan átfogó műszaki szolgáltatásokat nyújt a rozsdamentes acél lapos karimához, amely lefedi a teljes folyamatot a kiválasztási tanácsadástól az értékesítés utáni támogatásig:
● Kiválasztás és tervezés támogatása:Egy professzionális mérnökcsapat optimalizált kiválasztási javaslatokat tud adni a karima nyomásértékére, az anyagminőségre és a tömítőfelület típusára vonatkozóan az ügyfél üzemi nyomása, a közegek korróziója, a hőmérséklet-tartomány és a beépítési feltételek alapján. Nem szabványos méretek vagy speciális munkakörülmények esetén végeselem-elemzési (FEA) jelentések készíthetők.
● Minta- és tesztelési szolgáltatások:A nemzetközi vásárlók ingyenes mintákat igényelhetnek (a mintadíj visszatéríthető, a fuvar a vevőt terheli). Longan gyára egy 3000 tonnás nyomásvizsgáló géppel, egy ciklikus fáradtsági próbapaddal, egy -80°C-os alacsony hőmérsékletű ütésmérővel és egy mélytengeri nagynyomású korróziós szimulációs kamrával van felszerelve. Az ügyfelek szemtanúi lehetnek repedési nyomáspróbáknak, ciklikus kifáradási teszteknek vagy extrém környezeti teszteknek a helyszínen. A vizsgálati jelentéseket egy CNAS minősítéssel rendelkező belső laboratórium állítja ki.
● Harmadik fél tesztelési koordinációja:Az ügyfelek kérésére nemzetközileg elismert ügynökségek, mint például az SGS, a BV és a TÜV megbízást kaphatnak a termék teljesítményének ellenőrzésére, beleértve a kémiai összetétel elemzését, a mechanikai tulajdonságok vizsgálatát, a roncsolásmentes vizsgálatot (MT/PT/UT) és a nyomásvizsgálatot. A vizsgálati jegyzőkönyveket az áruval együtt szállítjuk.
● Telepítési és karbantartási útmutató:Kínai és angol nyelvű szerelési és karbantartási kézikönyvek (PDF) állnak rendelkezésre, beleértve a tömítés kiválasztását, a csavarok előfeszítési nyomatéktáblázatait, a dupla kúpos csavarlyuk meghúzási lépéseit és a rendszeres ellenőrzési pontokat. A nagy mennyiségben vásárolt ügyfelek számára helyszíni telepítési képzés vagy videós útmutatás biztosítható.
● Értékesítés utáni minőségi nyomon követhetőség:Minden karima egyedi sorozatszámmal rendelkezik. A Longan weboldal rendeléslekérdező rendszerén keresztül az anyagtanúsítványok, a hőkezelési görbék, a méretvizsgálati jelentések és a vizsgálati jegyzőkönyvek online nyomon követhetők. A termék jótállási ideje 18 hónap (a szállítástól számítva). A garanciális időszak alatt gyártási hibákból eredő szivárgás vagy sérülés esetén a Longan ingyenes cserét biztosít.
● Gyors reagálási mechanizmus:A műszaki megkeresésekre 4 órán belül válaszolunk, a minőségi problémákra vonatkozó előzetes kezelési terveket 24 órán belül adjuk meg. A standard raktáron lévő termékek kiszállítása 3 munkanapon belül történik, az egyedi termékek szállítási ideje 15-30 nap.
A nemzetközi vásárlók műszaki követelményeket küldhetnek a Longan értékesítési csapatának, hogy ingyenes mintákat és professzionális műszaki tanácsokat kapjanak a gyártócsapattól.
K: Mi a korrózióálló élettartam tengervízi környezetben?
V: Az ASTM G111-97 szabvány gyorsított korróziós tesztje szerint a 30 éves egyenértékű korróziós sebesség csak 0,03 mm/év. Ezen arány alapján a karima korrózióálló élettartama messze meghaladja a hagyományos tervezési élettartamot (jellemzően 20-30 év), és megfelel a tengeri platformok és a mélytengeri tervezés teljes életciklus-követelményeinek.
K: Mi a különbség ez a termék és a közönséges rozsdamentes acél karimák között?
V: A különbség a három alapvető technológiában rejlik: bionikus méhsejt szerkezetben (65%-os hajlítószilárdságnövekedés), gradiens kioltási folyamatban (optimalizált anyagtulajdon-eloszlásban) és beépített titánötvözet erősítőgyűrűben (a folyáshatár 1250 MPa). A közönséges rozsdamentes acél karimák nem rendelkeznek ultra-nagy nyomású teherbírással, míg a Longan terméke 42 MPa felszakítási nyomásnak is ellenáll, és megfelel az ultramagas nyomású alkalmazásoknak, például a palagáz-repesztő szivattyúknak.
K: Milyen szélsőséges hőmérsékleti viszonyok között alkalmas?
V: Ultraalacsony -70°C-os hőmérsékleti viszonyok között a Charpy ütési energiája eléri a 89J-t, ami jóval magasabb, mint a ≥34J nemzeti szabvány követelmény. Ez annak köszönhető, hogy a gradiens kioltási eljárással optimalizálták az anyagok alacsony hőmérsékletű szívósságát, így alkalmas alacsony hőmérsékletű, zord környezetekre, például sarki csővezetékekre és LNG-szállításra. Ugyanakkor magas hőmérsékleti körülmények között (például 200 °C) a gradiens hűtött anyag továbbra is nagy szilárdságot tart fenn.
K: Biztosíthat-e a Longan különböző rozsdamentes acélminőségű termékeket?
V: Igen. A Longan saját gyárának teljes gyártási rendszerére támaszkodik, és támogatja a különböző rozsdamentes acél anyagok (304, 316, 316L, 2205 duplex rozsdamentes acél stb.) egyedi gyártását. A nemzetközi vásárlók konkrét műszaki követelményeket küldhetnek, hogy ingyenes mintákat és szakmai tanácsokat kapjanak a gyártó csapattól. A cég székhelye: No. 620 Mingzhu Road, Yongxing Street, Longwan District, Wenzhou City, Zhejiang tartomány. A nyersanyagellátás a Tsingshan Holding Groupra támaszkodik, amely egy teljes termelési és ellátási rendszert alkot.
K: Hogyan ellenőrizhető a termék korrózióállósága?
V: A Longan az ASTM G111-97 szabvány szerint mélytengeri korróziós szimulációs teszteket tud nyújtani az ügyfelek számára, vagy harmadik fél laboratóriumait megbízhatja szemcseközi korróziós tesztekkel, sópermetezési tesztekkel stb., az ügyfél kérésére. A termékhez mellékeljük a tesztjelentéseket, és a vásárlók a gyárban is szemtanúi lehetnek a tesztelési folyamatnak.
Összegzés:A Longan rozsdamentes acél lapos karimája ötvözi a rozsdamentes acél korrózióállósági előnyeit három alapvető technológiával: bionikus méhsejtszerkezettel, gradiens kioltási eljárással és beépített titánötvözet erősítőgyűrűvel. Kiválóan teljesít extrém korrozív környezetben és ultramagas nyomású munkakörülmények között. Átment az API 6A PSL 3G tanúsítványon, és ideális karimaválasztás tengeri olaj- és gázmérnöki munkákhoz, mélytengeri fúrásokhoz és korrozív ultra-nagy nyomású csővezetékekhez. Küldje el igényeit ingyenes minták és szakmai árajánlatok beszerzéséhez.
