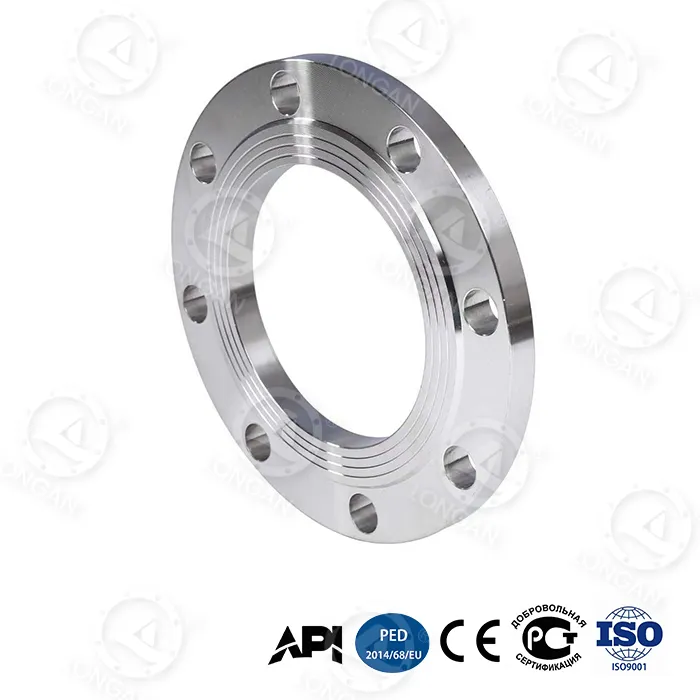

sme b16.5 lapos homlokkarima

Az ASME B16.5 méretekre gyártott hagyományos karimák felszakítási nyomása általában nem haladja meg a 15 MPa-t. A Longan sme b16.5 lapos felületű karimája a szabványos 150–2500 osztályú rögzítési felületek és a teljes felületű tömítőfelület megtartása mellett nagyobb nyomástartást ér el a belső szerkezeti optimalizálással: bionikus méhsejt-rács (65%-kal nőtt a hajlítási merevség), gradiens kioltott szénacél, ütési energia -70-9°C. titánötvözet erősítőgyűrű (kihozatal 1250 MPa). A mért DN300 felszakítási nyomás eléri a 42 MPa-t. Minden termék teljes folyamat-minőség-ellenőrzés alatt áll a Longan házon belüli gyárában, és megszerezték az API 6A PSL 3G tanúsítványt.

A termék típusa és alkalmazása

A sme b16.5 lapos felületű karima egy teljes felületű (FF) tömítőfelületű karima, amelyet az ASME B16.5 szabvány szerint gyártanak. A teljes érintkezést igénylő tömítéscsatlakozást igénylő csőrendszerekben alkalmazzák, alkalmas kisnyomású, nagy átmérőjű csővezetékekhez, öntöttvas karimás csatlakozásokhoz, valamint egyenletes tömítési feszültségelosztást igénylő alkalmazásokhoz. A belső megerősítő szerkezetek révén ez a termék ultramagas nyomású forgatókönyvekben is használható (például palagáz-repesztő szivattyú kimenetei és mélytengeri fúró kútfej berendezései), miközben megőrzi a szabványos interfész méreteit a meglévő csővezetékek hagyományos karimákkal való cserélhetősége érdekében.

Alapvető értékesítési pontok

1. Standard interfész, nagyobb nyomású csapágy:Megfelel az ASME B16.5 szerelési méreteknek, a mért DN300 felszakítási nyomás 42 MPa, nagyobb, mint a hagyományos szabványos karimák (≤15 MPa).
2. 65%-os hajlítószilárdságnövekedés:A bionikus méhsejt szerkezet javítja a karima merevségét, alkalmas vibrációs vagy alapozási környezetre.
3. Vizuális kopásjelzés és előfeszítés visszatartása:A tömítő felület nano-cirkónium indikátorréteggel van beágyazva, amely 0,1 mm-nél kisebb vastagság esetén megváltoztatja a színét. A kettős kúpos csavarlyuk kialakítás az előterhelés csillapítását 35 MPa nyomásingadozás mellett ≤5%-ra korlátozza (hagyományos szerkezet ≥20%).
4. Extrém környezeti teljesítmény:-70°C ütközési energia 89J; 5000 m mélytengeri egyenértékű korróziós sebesség 0,03 mm/év; tömítőfelület sérülési mélysége ≤8μm 120m/s homok- és porkopás után.
5. Teljes életciklus költsége:30 éves teljes költség 6200 USD (hagyományos 18500 USD); éves karbantartási gyakoriság 0,7-szer (hagyományos 3,2-szer); egyszeri csereidő 2,5 óra (hagyományos 8 óra).

Műszaki előírások

Tétel	Paraméter
Szabványos alap	ASME B16.5 (méretek, tűréshatárok, nyomás-hőmérséklet értékek)
Tömítőfelület típusa	Teljes arc (FF)
Nyomásosztály	150, 300, 400, 600, 900, 1500, 2500 osztály
Mérettartomány	NPS 1/2" - 24"
Anyag	Gradiens oltású magas széntartalmú acél (testreszabható rozsdamentes acél)
Belső megerősítés	Titánötvözet erősítő gyűrű (kihozatal 1250 MPa), radiális bordák (48%-kal csökkentett feszültségkoncentráció)
DN300 felszakítási nyomás	42 MPa (hagyományos ≤ 15 MPa)
Ciklikus fáradtság élettartama	20 000 ciklus 35 MPa mellett (hagyományos 5 000 ciklus 25 MPa mellett)
Axiális deformáció @35MPa	0,6 mm (hagyományos 1,8 mm)
Tömítés szivárgási aránya (15°-os beállítási eltérés)	≤10⁻⁵ mbar·L/s (hagyományos >10⁻³)
Alacsony hőmérsékletű ütés (-70°C)	89J (nemzeti szabvány ≥34J)
Mélytengeri korrózió (5000 m)	0,03 mm/év (30 éves egyenérték)
Homok és por kopás (120 m/s)	A tömítési felület sérülésének mélysége ≤8μm (10 000h)
Segédfunkciók	Nano-cirkónium kopásjelző réteg, dupla kúpos csavarlyukak

Tanúsítás és minőségbiztosítás

● API 6A PSL 3G:Gázközeggel működő ultramagas nyomású forgatókönyvekre alkalmazható, amelyek pneumatikus tesztelést (1,5-szeres névleges nyomás) és szigorúbb roncsolásmentes vizsgálatot és anyagkövethetőséget igényelnek.
● Gyári minőségellenőrzés:A Longan házon belüli gyára a teljes folyamatra kiterjedő minőségirányítást valósítja meg a nyersanyag bejövő vizsgálatától (spektrális elemzés, mechanikai mintavétel) a késztermék kiszállításáig (100% méretellenőrzés, 10% mágneses részecske tesztelés, szakaszos burst nyomás mintavétel).
● Nyomon követhetőség:Minden karimához nyomon követhető anyagtanúsítványok, hőkezelési görbe rekordok, méretvizsgálati jelentések és hidrosztatikai/pneumatikus vizsgálati jegyzőkönyvek tartoznak, amelyek online elérhetők a sorozatszámon keresztül.

A megkülönböztetés kiemeli

A piacon lévő többi ASME B16.5 teljes felületű karimához képest a Longan sme b16.5 lapos felületű karimája jellemzői:

●Magasabb felszakítási nyomást (42 MPa) ér el szabványos méreteken belül a karima vastagságának növelése vagy a csavarfuratok elrendezésének megváltoztatása nélkül.
●Integrálja a titánötvözet nyakerősítő gyűrűt és a gradiens kioltási folyamatot, kiegyensúlyozza a teherbírást és az alacsony hőmérsékleti szívósságot.
●Kopásjelző réteggel beágyazott tömítőfelület a tömítés állapotának vizuális ellenőrzéséhez.
●Fenntartja a tömítés szivárgási sebességét ≤10⁻⁵ mbar·L/s értékben 15°-os eltérési feltételek mellett.

Testreszabás és folyamat

Testreszabási lehetőségek:

●Nem szabványos méretek és speciális nyomásértékek (rajzok vagy műszaki követelmények szükségesek)
●Különböző anyagok: 304/316L rozsdamentes acél, duplex rozsdamentes acél stb.
●Saját címkézés: lézeres jelölés, egyedi csomagolás

Az alapvető folyamatfolyamat:

1.Kovácsolás: precíziós kovácsolás a Tsingshan Holding Group kiváló minőségű alapanyagaiból.
2.Gradiens kioltás: szabályozott hűtés a nagy keménységű felület és a nagy szilárdságú mag kialakításához.
3.Méhsejtszerkezetű megmunkálás: belső hatszögletű rácsok CNC megmunkálása.
4.Titán gyűrűs préselés: interferencia illesztés, amely biztosítja a gyűrű és az alapanyag közötti relatív elmozdulást.
5.Tömítőfelület kidolgozása: CNC esztergálás, felületi érdesség Ra ≤3,2μm.
6.Teljes ellenőrzés és tesztelés: méret, mágneses részecske, hidrosztatikus/pneumatikus, robbanásszerű mintavétel.

Mintavételi és tesztelési támogatás

● Ingyenes minták:A nemzetközi vásárlók egy ingyenes mintát igényelhetnek (a mintadíj visszatéríthető, a fuvar a vevőt terheli) a telepítés tesztelésére és a teljesítmény ellenőrzésére.
● Helyszíni tesztelés:A gyár fel van szerelve egy 3000 tonnás nyomásvizsgáló géppel, ciklikus kifáradás próbapaddal, -80°C-os alacsony hőmérsékletű ütésmérővel és mélytengeri korróziós szimulációs kamrával. Az ügyfelek szemtanúi lehetnek a helyszínen robbanásnak, fáradtságnak vagy extrém környezeti teszteknek.
● Harmadik féltől származó tesztelés:Az SGS, BV, TÜV kémiai összetételre, mechanikai tulajdonságokra, roncsolásmentes vizsgálatra és nyomáspróbára rendelhető; a jelentéseket az áruval együtt szállítjuk.
● Garanciaidő:18 hónap (a szállítástól számítva), ingyenes csere gyártási hibák esetén.

Teljesítmény-összehasonlítás: Standard követelmények vs Longan Mért

Tétel	ASME B16.5 szabvány követelményei / hagyományos karima	Longan sme b16.5 lapos homlokkarima	Összehasonlítás
DN300 felszakítási nyomás	≤15 MPa	42 MPa	Magasabb, mint a hagyományos
Ciklikus fáradtság élettartama	5000 ciklus 25 MPa-nál	20 000 ciklus 35 MPa mellett	Hosszabb élettartam
Axiális deformáció @35MPa	1,8 mm	0,6 mm	Kevesebb deformáció
15°-os beállítási eltérés szivárgási aránya	>10-3 mbar·L/s	≤10⁻⁵ mbar·L/s	Alacsonyabb szivárgás
-70°C ütési energia	≥34J (nemzeti szabvány)	89J	Magasabb szívósság
30 éves mélytengeri korróziós ráta	kb. 0,5 mm/év (szénacél)	0,03 mm/év	Lassabb korrózió

Telepítési óvintézkedések

Az sme b16.5 lapos felületű karima teljes felületű tömítőfelülettel rendelkezik. A megfelelő telepítés kritikus fontosságú a tömítési teljesítmény biztosítása érdekében. Kérjük, vegye figyelembe a következő pontokat:

1. Tömítés kiválasztása:Olyan teljes felületű tömítést kell használni, amely lefedi a karima teljes tömítőfelületét, és csavarlyukakkal rendelkezik. Ne használjon megemelt felületű vagy szabványos RF tömítést.
2. Karima illesztése:A teljes felületű karimákat nem szabad közvetlenül a megemelt homlokkarimákhoz csavarozni. Ha a csővezeték megemelt felületű karimákat tartalmaz, azokat teljes felületű karimákkal vagy adapterekkel kell cserélni.
3. Csavarok meghúzása:A kettős kúpos csavarlyuk kialakításnál hidraulikus nyomatékkulcs javasolt a háromlépcsős keresztmintázatú egyenletes előfeszítéshez. A cél előfeszítést a névleges nyomás és a csavarok specifikációi alapján számítják ki; tekintse meg az ASME PCC-1 szabványt, vagy forduljon a Longan műszaki csapatához.
4. Előtöltési sorrend:Előzetesen húzza meg az összes csavart a célnyomaték 30%-ára, majd 70%-ára, végül 100%-ra. 24 óra működés után húzza meg újra.
5. Tömítő arcvédő:Beszerelés előtt ellenőrizze a tömítőfelületet, hogy nincsenek-e rajta karcolások vagy idegen anyagok. A nano-cirkónium kopásjelző réteg egy vékony beágyazott réteg; szerelés közben ne tisztítsa fémkaparóval.
6. Csavarfuratok igazítása:A kettős kúpos furat kialakítása segíti az önbeállítást, de beszerelés előtt győződjön meg arról, hogy mindkét karima csavarfuratai 1 mm-es eltérésen belül vannak egy vonalban.
7. Csőbeállítás:Bár a teljes felületű karimák némi tűréshatárral rendelkeznek a hibás beállítással szemben, a tömítés élettartamának biztosítása érdekében ajánlatos a csőbeállítási hibát 2 mm/m-en belül szabályozni.

GYIK

K: Mi a különbség a hagyományos ASME B16.5 karimától?
V: Mindkettő azonos méretekkel és interfészekkel rendelkezik, és közvetlenül felcserélhető. A Longan terméke méhsejt szerkezetet, gradiens kioltást és belső titánötvözet gyűrűt ad, így a mért felszakadási nyomás (42MPa) magasabb, mint a szabvány követelmény (≤15MPa).

K: Milyen nyomásértékekre alkalmas?
V: A külső méretek megfelelnek a 150-es osztálytól a 2500-ig terjedő szerelési méreteknek, és a mért felszakadási nyomás magasabb, mint a megfelelő besorolások szabványos követelményei. Alkalmas palagáz- és mélytengeri projektekhez, amelyek nagyobb biztonsági ráhagyást igényelnek, mint a szabványos karimák.

K: Mire kell figyelni a telepítés során?
V: Teljes felületű tömítést kell használni, és nem szabad közvetlenül a megemelt homlokkarimához csavarozni. A kettős kúpos csavarlyukakat nyomatékkulccsal, keresztben, három lépésben javasolt használni, majd 24 óra üzemidő után újra meghúzni. A részletes lépésekért lásd fent a "Telepítési óvintézkedések" részt.

K: Hogyan ellenőrizhető a nyomásteljesítmény?
V: A Longan üdvözli az ügyfeleket, hogy szemtanúi legyenek a gyári robbanási vagy ciklikus kifáradási teszteknek. Az egyes tételek vizsgálati feljegyzései megőrződnek, és a sorozatszám alapján lekérdezhetők. Az SGS, BV stb. által végzett harmadik fél általi tesztelés is megoldható.

Összegzés:A Longan sme b16.5 lapos felületű karimája az ASME B16.5 nemzetközi szabványos méretrendszert követi, és bionikus méhsejtszerkezetet, gradiens kioltási eljárást és beépített titánötvözet erősítőgyűrűt alkalmaz. Mért DN300 felszakítási nyomás 42MPa, -70°C becsapódás 89J, 30 éves mélytengeri korróziós sebesség 0,03mm/év. Megkapta az API 6A PSL 3G tanúsítványt, alkalmas palagáz-kitermelésre, mélytengeri fúrásra és ultra-nagy nyomású csővezetékrendszerekre. Küldje el igényeit, hogy ingyenes mintákat és műszaki tanácsokat kapjon.
