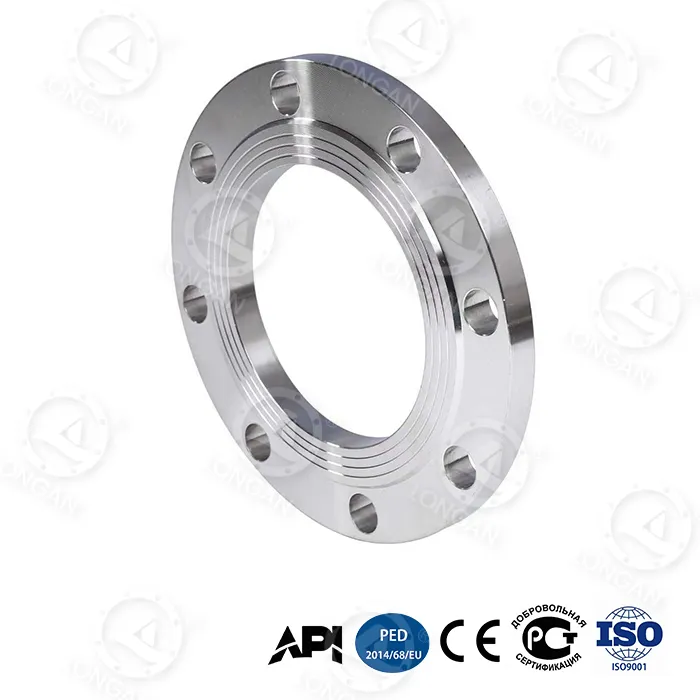

lapos csúsztatás a karimán

A Longan, a lapos csúszóperemek tapasztalt gyártója és globális szállítója Kínában, évek óta szolgál ki nemzetközi ipari csővezeték-projekteket. A házon belüli gyár szigorú minőségirányítást hajt végre a nyersanyagoktól a késztermékekig, biztosítva minden termék állandó minőségét és hosszú távú megbízhatóságát. Ez a lapos felületű felcsúsztatható karima bionikus méhsejt szerkezetű és gradiens kioltott magas széntartalmú acél eljárással rendelkezik, ami 65%-kal növeli a hajlítási ellenállást a hagyományos karimákhoz képest. A DN300 felszakítási nyomás eléri a 42 MPa-t, 280%-kal meghaladja a GB/T 1048 nemzeti szabványt, és átment az API 6A PSL 3G tanúsítványon. A következő szakaszok átfogóan elemzik ennek a terméknek a műszaki előnyeit és alkalmazási értékét a méretek alapján, beleértve a telepítési hegesztést, a maximális nyomású csapágyat, a tehermentességet, az intelligens figyelmeztetést, az extrém környezeti alkalmazkodóképességet, az alkalmazandó szabványokat és az ellátási kapacitást.

Telepítési és hegesztési előnyök

Slip-on típusú karimaként a lapos csúszóperem a szerelés során két sarokvarrattal csatlakozik a csőhöz: egy a karima hátulján és egy a csőfurat belsejében. A hagyományos hegesztett nyakkarimákkal összehasonlítva ennek a kialakításnak a következő jelentős előnyei vannak:

1.Alacsonyabb telepítési nehézség:Nincs szükség pontos csőigazításra, ami lehetővé teszi bizonyos szerelési hibákat és csökkenti a helyszíni építési követelményeket.
2.Kényelmes hegesztési művelet:A sarokvarratok könnyebben kivitelezhetők, mint a teljes áthatolású tompahegesztések, különösen alkalmasak szűk helyekre a helyszínen.
3.Gyors csere sebesség:Az egyszeri csereidő a hagyományos karimák 8 órájáról 2,5 órára csökken, hatékonyan csökkentve a csővezetékrendszer karbantartási leállási idejét.

Ez a felcsúsztatható szerkezet a Longan egyedülálló bionikus méhsejt-könnyű kialakításával kombinálva tovább csökkenti a karima teljes tömegét és javítja a telepítés hatékonyságát.

A végső nyomás és a környezeti teljesítmény összehasonlítása

Teljesítménymutató	Hagyományos kovácsolt acél karima	lapos csúsztatás a karimán	Javulás
Feltörési nyomás (DN300)	≤15 MPa	42 MPa	↑180%
Ciklikus kifáradási élettartam (35 MPa)	Nem elérhető	20.000 ciklus	—
Axiális deformáció (35MPa)	1,8 mm	0,6 mm	↓67%
Ütésenergia -70°C-on	≥34J (nemzeti szabvány)	89J	↑162%
30 éves mélytengeri korróziós ráta	kb. 0,5 mm/év	0,03 mm/év	↓94%

Ez a termék teljes mértékben felülmúlja a hagyományos karimákat maximális nyomástartó csapágyazás és környezeti alkalmazkodóképesség tekintetében. A mag áttörése a karima nyakába beépített titánötvözet erősítő gyűrűben rejlik, amelynek folyáshatára akár 1250 MPa, ami lehetővé teszi az ultramagas nyomású alkalmazások használatát a csúszóperemeknél.

Tehermentesítési reakció

A tényleges csővezeték-rendszerekben olyan tényezők, mint a hőtágulás/összehúzódás és az alapozás beékelődése gyakran okozzák a karima felületének eltolódását. Excentrikus terhelési körülmények között 15°-os csővezeték-eltérés mellett a hagyományos karimák tömítési szivárgási sebessége >10⁻3 mbar·L/s, míg a Longan lapos csúszási sebessége ≤10⁻⁵ mbar·L/s tömítési szivárgási sebességet tart fenn, két nagyságrenddel javítva a tömítés megbízhatóságát.

Két szerkezeti újítás éri el ezt a teljesítményt:

● Radiális megerősítésű borda kialakítás:A karima hátulján található radiális erősítő bordák 48%-kal csökkentik a helyi feszültségkoncentrációt, így a feszültségeloszlás egyenletesebb terhelés nélküli körülmények között.
● Nagy merevségű méhsejt szerkezet:A bionikus méhsejt magréteg kiváló hajlítási merevséget biztosít, ellenáll a karima felületének deformációjának.

Ezen túlmenően az ISO 10816-3 szabvány 50-200 Hz-es frekvenciasáv vibrációs tesztjében az amplitúdó csillapítási aránya eléri a 92%-ot, hatékonyan megoldva a csavarok előfeszítésének csillapításának problémáját nagynyomású pulzációs körülmények között.

Intelligens figyelmeztetés és extrém környezet

A lapos csúszó karima két intelligens technológiát integrál, hogy segítse a felhasználókat a lehetséges problémák korai felismerésében:

● Nano-cirkónium kopásjelző réteg:Ez az anyag a tömítőfelületbe van beágyazva. Ha a vastagság kisebb, mint 0,1 mm, a látható színváltozás figyelmeztetést ad, lehetővé téve a tömítés állapotának professzionális felszerelés nélkül történő megítélését.
● Dupla kúpos csavarlyuk előfeszítés:35 MPa nyomásingadozás mellett a hagyományos szerkezetek előterhelés-csillapítása ≥20%, míg ez a kialakítás ≤5%-on belül szabályozza az előterhelés-csillapítást, biztosítva a hosszú távú csatlakozási megbízhatóságot.

Extrém környezeti teljesítmény ellenőrzése (a tényleges tesztekből származó összes adat):

● Alacsony hőmérsékletű hatás (-70°C):Charpy ütési energia 89J (nemzeti szabvány ≥34J), alkalmas sarki csővezetékekre és LNG szállításra.
● Mélytengeri korrózió (5000 méter):Az ASTM G111-97 szabvány szerint a 30 éves ekvivalens korróziós arány mindössze 0,03 mm/év, ami megfelel a mélytengeri mérnökök teljes életciklus-követelményeinek.
● Homok és por kopás (120 m/s):Az ISO 5890:2012 szabvány szerint 10 000 órányi folyamatos ütközés után a tömítőfelület sérülésének mélysége ≤8 μm, alkalmas sivatagi területekre vagy tengeri platformokra nagy sebességű, homokos széllel.

Alkalmazandó szabványok és előírások

A lapos csúszóperem szigorúan az ASME B16.5 szabványnak megfelelően készül, a nyomásértékek a 150-es osztálytól a 1500-as osztályig terjednek, és a mérettartomány NPS 1/2 hüvelyk és 24 hüvelyk között van. Anyaga gradiens edzett, magas széntartalmú acél, radiális merevítőborda kialakítással és beépített titánötvözet erősítőgyűrűvel kombinálva.

Az ASME B16.5 specifikáció szerint a 150-es és 300-as osztályú karimák vastagságának mérése nem tartalmazza a megemelt homlokmagasságot. Ez a termék teljes felületű (FF) tömítőfelületet alkalmaz, és teljes felületű tömítéssel kell használni. Fontos megjegyezni, hogy a teljes felületű karimát nem szabad közvetlenül a megemelt homlokkarimához csavarozni; teljes felületű tömítésre vagy adapterre kell cserélni.

Anyagtudomány és folyamatinnováció

● Gradiens oltású magas széntartalmú acél:A karimák hagyományos teljes kioltása túlzott keménységi különbségeket eredményez a felület és a mag között, ami hajlamos a repedésre. A gradiens kioltási technológia pontosan szabályozza a fűtési és hűtési sebességet, így fokozatos keménységeloszlást hoz létre kívülről befelé – magas felületi keménység a kopásállóságért, magas magszívósság az ütésállóságért. Ez lehetővé teszi a karima 89J ütésállóságát -70°C-on.

● Bionikus méhsejt szerkezet:Ez a szerkezet a méhkaptárak hatszögletű geometriájából merítve jelentősen növeli a hajlítási merevséget a súly növelése nélkül. A végeselemes analízis igazolja, hogy ennek a szerkezetnek a hajlítószilárdsága 65%-kal nagyobb, mint egy azonos tömegű tömör karimaé.

● Beépített titánötvözet erősítő gyűrű:A titánötvözetből készült Ti-6Al-4V gyűrűt előre elhelyezték a karima nyakánál, amely a leginkább hajlamos a feszültségkoncentrációra. Ennek az ötvözetnek a folyáshatára 1250 MPa, sűrűsége pedig csak 60%-a az acélénak. A gyűrűt interferencia illesztéssel kötik az alapanyaghoz, hatékonyan korlátozva a nyak plasztikus deformációját, és növelve a DN300 karima felszakadási nyomását a hagyományos ≤15 MPa-ról 42 MPa-ra.

Gyártás- és minőségellenőrző rendszer

A Longan házon belüli gyára a Wenzhou állambeli Longwanban található. A Tsingshan Holding Group kiváló minőségű nyersanyagellátását kihasználva, saját kovácsolási, hőkezelési és megmunkálási képességeivel kombinálva egy teljes gyártási láncot alakított ki. Minden lapos csúszáshoz nyomon követhető anyagtanúsítványok, hőkezelési görbék, méretvizsgálati jelentések és hidrosztatikai/pneumatikus vizsgálati jegyzőkönyvek tartoznak.

A minőség-ellenőrzés főbb pontjai:

1.Nyersanyag beérkező vizsgálat: spektrális elemzés, mechanikai tulajdonság mintavétel.
2.Folyamatszabályozás: a hőkezelő kemence hőmérsékleti görbéinek valós idejű monitorozása, a gradiens kioltási folyamat paramétereinek automatikus rögzítése.
3.Késztermék-ellenőrzés: 100%-os méretellenőrzés, 10%-os mágneses részecskék vizsgálata, tételes mintavétel a felszakadási nyomás vagy a ciklikus kifáradás szempontjából.
4.Harmadik fél tanúskodása: Ügyfél kérésére helyszíni tanúvizsgálatot is végezhet az SGS, a BV vagy más ügynökség.

A nemzetközi vásárlók a rendelési szám segítségével online ellenőrizhetik a gyártási folyamatot és a tesztadatokat.

Globális projektpályázati esetek

● Közel-keleti palagázmező repesztőállomás:120 db DN300 Class 1500 lapos csúszógyűrűt használtak a karimán. 18 hónapos folyamatos működés után nem történt tömítésszivárgás, és a karbantartási gyakoriság nulla volt.
● Dél-kínai-tengeri mélytengeri fúróplatform:Vízmélység 2800 méter. A karimát a kifújásgátló köteg csatlakoztatására használták. 30 hónapos korrózióvizsgálat után a tömítőfelület nem mutatott nyilvánvaló sérülést, és a mért korróziós sebesség 0,028 mm/év volt.
● Orosz sarkvidéki földgázvezeték:Környezeti hőmérséklet -55°C, ütésvizsgálati érték 82J, megfelel a projekt tervezési követelményeinek. Több mint 500 darabot szállítottak.

GYIK

K: Milyen nyomásértékekre alkalmas?
V: Ez a lapos csúszóperem a 150-es osztálytól az 1500-as osztályig terjedő nyomásértékekhez alkalmas. A mért adatok azt mutatják, hogy a DN300 méret kiválóan teljesít 42 MPa felszakítási nyomáson, ami messze meghaladja a nemzeti szabvány követelményeit. Különösen alkalmas ultramagas nyomású és zord körülményekhez, például palagáz-repesztő szivattyúkhoz, mélytengeri fúróplatformokhoz, ultranagy nyomású földgázszállító csővezetékekhez és sarki környezetekhez.

K: Mi a fő különbség ez és a hegesztési nyakkarima között?
V: A felcsúsztatható karima két sarokvarratot használ a cső csatlakoztatásához (egy a hátoldalon és egy a furat belsejében), viszonylag laza beépítési követelmények mellett. A hegesztési nyakkarima egyetlen teljes áthatolású tompahegesztést használ, ami szigorúbb igazítást igényel. A Longan felcsúsztatható karimás termékében azonban a bionikus méhsejtszerkezet és a beépített titánötvözet erősítőgyűrű kialakítása révén a nyomócsapágy teljesítménye nem kisebb, mint a hagyományos hegesztett nyakkarimáké.

K: Hogyan működik alacsony hőmérsékletű környezetben?
V: Ultraalacsony -70°C-os hőmérsékleti körülmények között a termék Charpy-ütési energiája eléri a 89J-t, ami jóval magasabb, mint a ≥34J nemzeti szabvány követelmény. Ez a gradiens oltású, magas széntartalmú acélanyag kiváló alacsony hőmérsékleti szívósságának köszönhető, így alkalmas sarki csővezetékek tervezésére és alacsony hőmérsékletű földgázszállító rendszerekre.

K: Melyek a Longan ellátási kapacitása és testreszabási lehetőségei?
V: A Longan házon belüli gyárral és teljes gyártási rendszerrel rendelkezik, amely támogatja a méretek testreszabását, a saját címkézést és a tömeges gyártást. Szigorú minőségirányítás valósul meg az alapanyag kiválasztásától a késztermék ellenőrzéséig. A nemzetközi vásárlók követelményeket küldhetnek az ingyenes minták megszerzéséhez. A cég a Mingzhu Road 620. szám alatt található, Yongxing Street, Longwan kerület, Wenzhou város, Zhejiang tartomány, kihasználva Wenzhou földrajzi előnyeit és a Tsingshan Holding Group nyersanyagellátását, hogy egy teljes termelési és ellátási rendszert alkossanak.

K: Hogyan ellenőrizhető a tényleges teljesítmény?
V: A Longan üdvözli az ügyfeleket vagy a külső ellenőrző ügynökségeket, hogy szemtanúi legyenek a gyári teljesítményteszteknek. A gyár 3000 tonnás nyomásvizsgáló géppel, ciklikus kifáradás próbapaddal, -80°C-os alacsony hőmérsékletű ütésmérővel és mélytengeri nagynyomású korróziós szimulációs kamrával van felszerelve. Az ügyfelek kérhetnek felszakítási nyomáspróbákat, ciklikus kifáradási teszteket vagy extrém környezeti teszteket a mintákon; a vizsgálati jelentéseket egy CNAS minősítéssel rendelkező belső laboratórium állítja ki.
