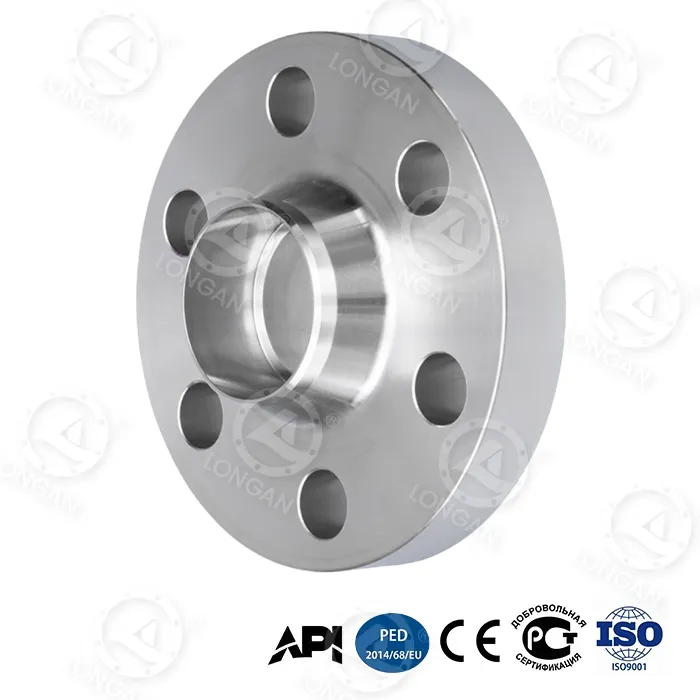

304 nyaki tompahegesztő karima

Műszaki előírások

1. Anyagtanúsítvány (ASTM A182 F304)

Elem Standard érték Funkció Teszteset

Ni 8,0-11,0% Ausztenit Stabilitás 9,2%

C ≤0,08% - 0,05%

Cr 18,0-20,0% Oxidációs korrózióvédelem 18,8% (spektrométer)

2. Nyomás-hőmérséklet

Hőmérséklet (°C) 150. osztály (bar) 300. osztály (bar)

300 13,2 35,8

200 15,8 42,7

38 19,6 51,1

3. Mechanikai tulajdonságok

Paraméter 304 Karimaérték szabványos alap

Belső átmérőtűrés (NPS 12") ±0,25 mm ASME B16.5 5. táblázat

Szakítószilárdság 515 MPa ASTM A182

Folyási szilárdság 205 MPa ASTM A182

A csavarfurat középső körének eltérése ±0,8 mm MSS SP-44

Alkalmazható forgatókönyvek

Ajánlott forgatókönyvek Tolerálható média Tiltott forgatókönyvek Alternatív megoldások

Alacsony nyomású sűrített levegő Száraz levegő (harmatpont <-40°C) Kéntartalmú nedves levegő Nikkelezett szénacél

Élelmiszeripari berendezések Tejtermékek, gyümölcslé (pH>4,5) Klór tartalmú fertőtlenítőszerek 316L karima

Kommunális vízellátás Édesvíz, ivóvíz Tengervíz/magas klórtartalmú víz (>50ppm Cl⁻) 316 karima

HVAC Forró víz (<80°C), gőz Sósav/kénsav (pH<4) Hastelloy ötvözet

Miért válassza a 304 nyaki tompahegesztő karimát?

1. Alacsonyabb költség

Anyagegységár (referencia) Élettartam Átfogó költség (10 év)

316-os karima 2,3x 15 év + 1,2x

304 nyaki tompahegesztő karima 1,6x 10 év + 1,0x

Szénacél karima 1,0x 2 év (Rozsdaszivárgás) 2,8x

2. A szerkezeti tervezés előnyei

Tömítési felület pontossága: A 304 rozsdamentes acél nyakhegesztő karima RF felületi érdessége 125-250 μin Ra, ami biztosítja a tömítések tömítésének megbízhatóságát.

Kúpos nyak átmenet: Csökkentse a feszültségkoncentrációs tényezőt 40%-kal, és meghosszabbítja a hegesztési kifáradás élettartamát.

3. Alapvető korrózióállóság

Sópermet teszt: Nincs vörös rozsda 500 órán keresztül

Króm-nikkel védőréteg: ≥18% Cr-tartalom passzivációs filmet képez, amely ellenáll a víz, gőz és gyenge sav korróziójának (pH>4,5).

Korlátozás leírása: Nem alkalmas 50 ppm-nél nagyobb kloridionokat tartalmazó környezetekhez (például tengervízhez), és a 316-ot jelenleg frissíteni kell.

GYIK

1. kérdés: Mi a költségkülönbség a 316-os karimával?

Válasz: A 304-es nyakhegesztő karima ára 30-35%-kal alacsonyabb ugyanazon specifikációk mellett (a nikkel- és molibdéntartalom különbsége miatt). Ha a közeg nem tartalmaz kloridionokat/savakat, akkor gazdaságosabb a 304-es választás.

Q2: Használható a 304 kültéri csövekhez?

Válasz: Alacsony páratartalom mellett (<60%) RH) Sómentes környezetben sokáig használható; tengerparti/ipari területeken korróziógátló bevonat szükséges, ellenkező esetben 2-3 éven belül kátyúsodás léphet fel.
